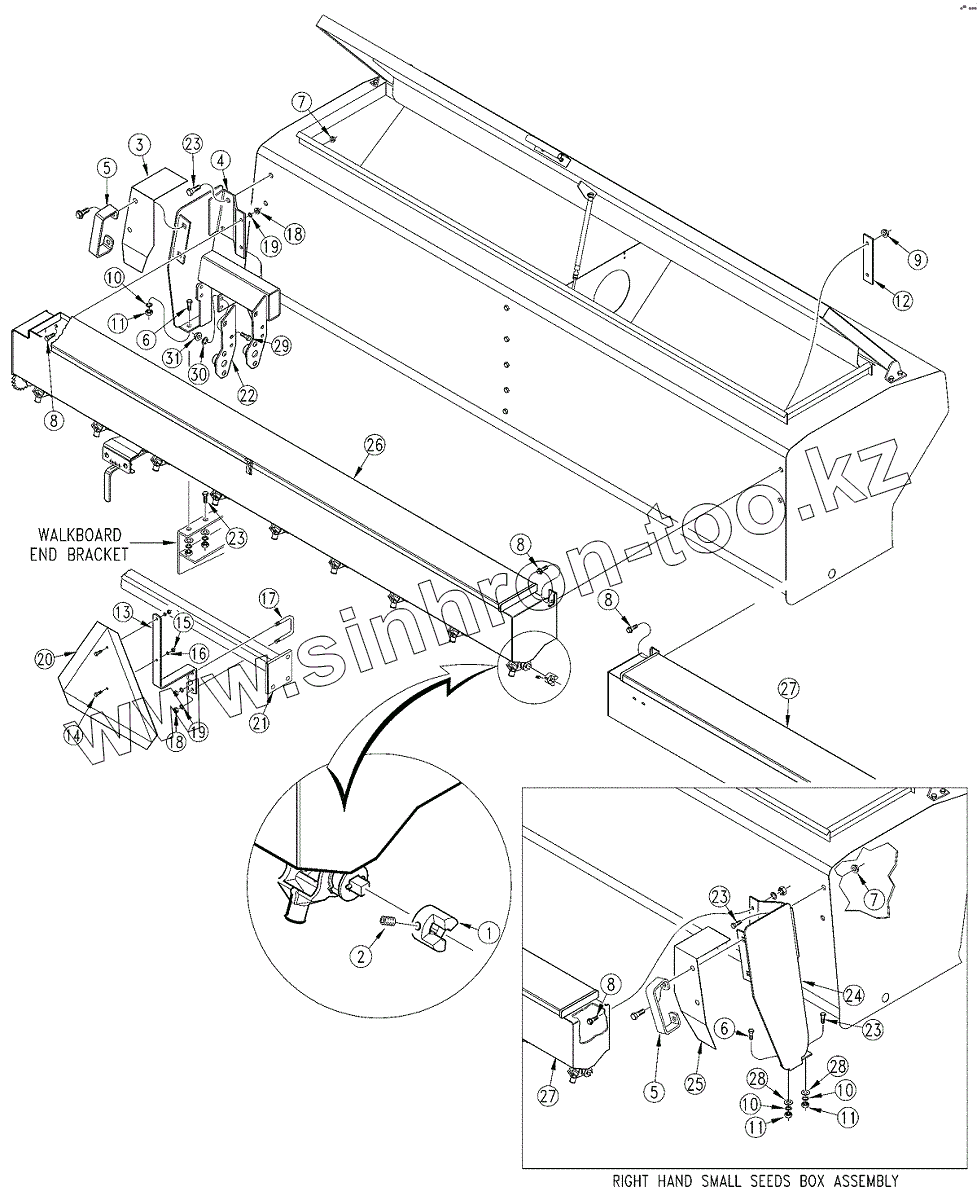

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000. 1500 Small Seeds Box Mount
1
2
3
4
5
5
6
6
7
7
8
8
8
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
23
23
24
25
26
26
26
26
26
27
27
27
27
27
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 123-532D | FLEX COUPLER 3/8 SQUARE BORE | |
| 2 | 801-035C | SCREW SET | |
| 3 | 123-491D | HANDLE MOUNT LH CHAIN GUARD | |
| 4 | 123-827H | 3PT SML SDS BOX MNT LH W/DRIVE | |
| 5 | 119-190D | HANDLE | |
| 6 | 802-258C | HHCS 1/2-13X1 GR5 | |
| 7 | 803-169C | NUT HEX FLG. LOCK | |
| 8 | 802-388C | HFS | |
| 9 | 803-209C | NUT FLANGE LOCK | |
| 10 | 804-015C | WASHER LOCK SPRING | |
| 11 | 803-020C | NUT HEX | |
| 12 | 123-520D | SEED BOX REINFORCEMENT STRAP | |
| 13 | 123-523D | SMV MOUNT BRACKET | |
| 14 | 801-018C | SCREW RD HD | |
| 15 | 803-006C | NUT-HEX | |
| 16 | 804-006C | WASHER LOCK SPRING | |
| 17 | 806-004C | U-BOLT 3/8-16 X 2 X 2 3/4 | |
| 18 | 803-014C | NUT HEX | |
| 19 | 804-013C | WASHER LOCK SPRING | |
| 20 | 818-055C | DECAL SLOW MOVING-GALV. BACKED | |
| 21 | REAR 2" X 2" STEP MOUNTING TUBE | REAR 2" X 2" STEP MOUNTING TUBE | |
| 22 | 123-482D | BRG PLATE | |
| 23 | 802-034C | HHCS | |
| 24 | 123-829H | 3PT SML SDS BOX MNT RH NON DRV | |
| 25 | 123-492D | HANDLE MOUNT RH CHAIN GUARD | |
| 26 | 123-782H | 3PT 15'-10 SML SDS BOX LH | |
| 26 | 123-780H | 3PT 15'-8 SML SDS BOX LH | |
| 26 | 123-778H | 3PT 15'-7 1/2 SML SDS BOX LH | |
| 26 | 123-776H | 3PT 15'-7 SML SDS BOX LH | |
| 26 | 123-774H | 3PT 15'-6 SML SDS BOX LH | |
| 27 | 123-775H | 3PT 15'-6 SML SDS BOX RH | |
| 27 | 123-777H | 3PT 15'-7 SML SDS BOX RH | |
| 27 | 123-779H | 3PT 15'-7 1/2 SML SDS BOX RH | |
| 27 | 123-781H | 3PT 15'-8 SML SDS BOX RH | |
| 27 | 123-783H | 3PT 15'-10 SML SDS BOX RH | |
| 28 | 804-016C | WASHER FLAT | |
| 29 | 802-034C | HHCS | |
| 30 | 804-016C | WASHER FLAT | |
| 31 | 803-036C | NUT HEX JAM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
