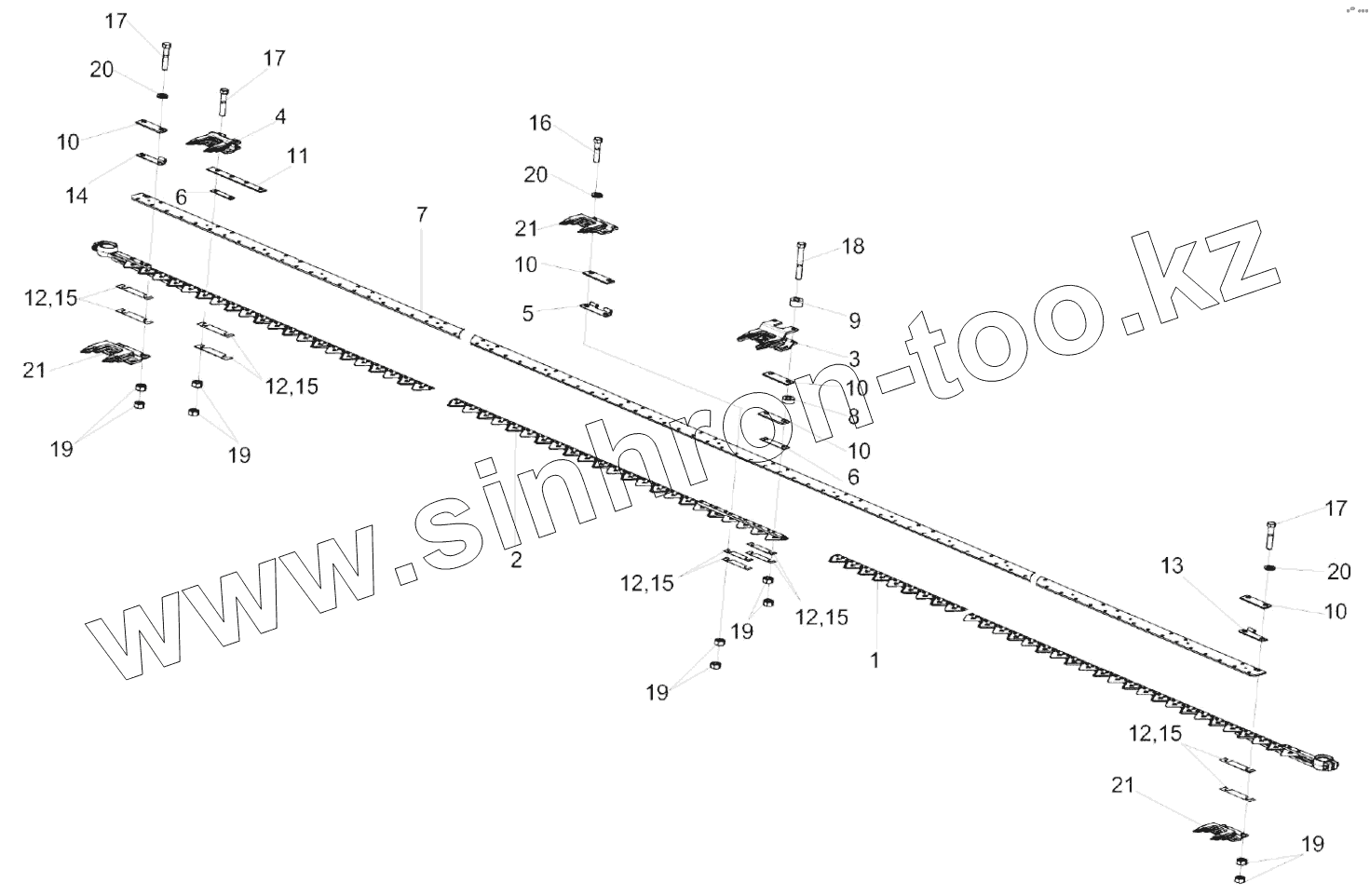

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Аппарат режущий КЗК-9-1-2507050
1
1
2
3
4
5
6
6
7
8
9
10
10
10
10
10
11
12
12
12
12
12
13
14
15
15
15
15
15
16
17
17
17
18
19
19
19
19
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2507050 | КЗК-9-1-2507050 | Аппарат режущий | |
| 1 | КЗК-9-1-2507060 | Брус пальцевый | |
| 1 | КЗК-9-1-2507501 | Брус пальцевый | |
| 2 | КЗК-9-1-2507110 | Нож левый | |
| 3 | КЗК-9-1-2507120 | Нож правый | |
| 4 | ПЗЛ 1507010 | Палец | |
| 5 | ПЗЛ 1507030 | Палец сдвоенный | |
| 6 | КЗК-9-1-2507406 | Пластина | |
| 7 | КЗК-9-1-2507407 | Петля | |
| 8 | КЗК-9-1-2507407-01 | Петля | |
| 9 | КЗК-9-1-2507411 | Петля | |
| 10 | КЗК-9-1-2507412 | Петля | |
| 11 | КЗК 2507401А | Пластина трения | |
| 12 | КЗР 1507401-01 | Пластина трения | |
| 13 | КСЛ 0201442А | Прокладка регулировочная | |
| 14 | КЗК-9-1-2507601 | Ось | |
| 15 | МКС 0506506 | Прокладка | |
| 16 | КЗК-9-1-2507801 | Втулка | |
| 17 | ЖТ-12-1507801 | Втулка | |
| 18 | Болт М10-6eх40-7796 | Болт М10-6eх40-7796 | |
| 19 | Болт М10-6eх45-7796 | Болт | |
| 20 | Болт М10-6eх65-7796 | Болт | |
| 21 | Винт М8-6еХ20-11738 | Винт | |
| 22 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 23 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 | |
| 24 | Шайба C.10.01-11371 | Шайба C.10.01-11371 | |
| 25 | 12 MDW 003781540-М.1.0578-410300 041 | Палец направляющий сдвоенный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
