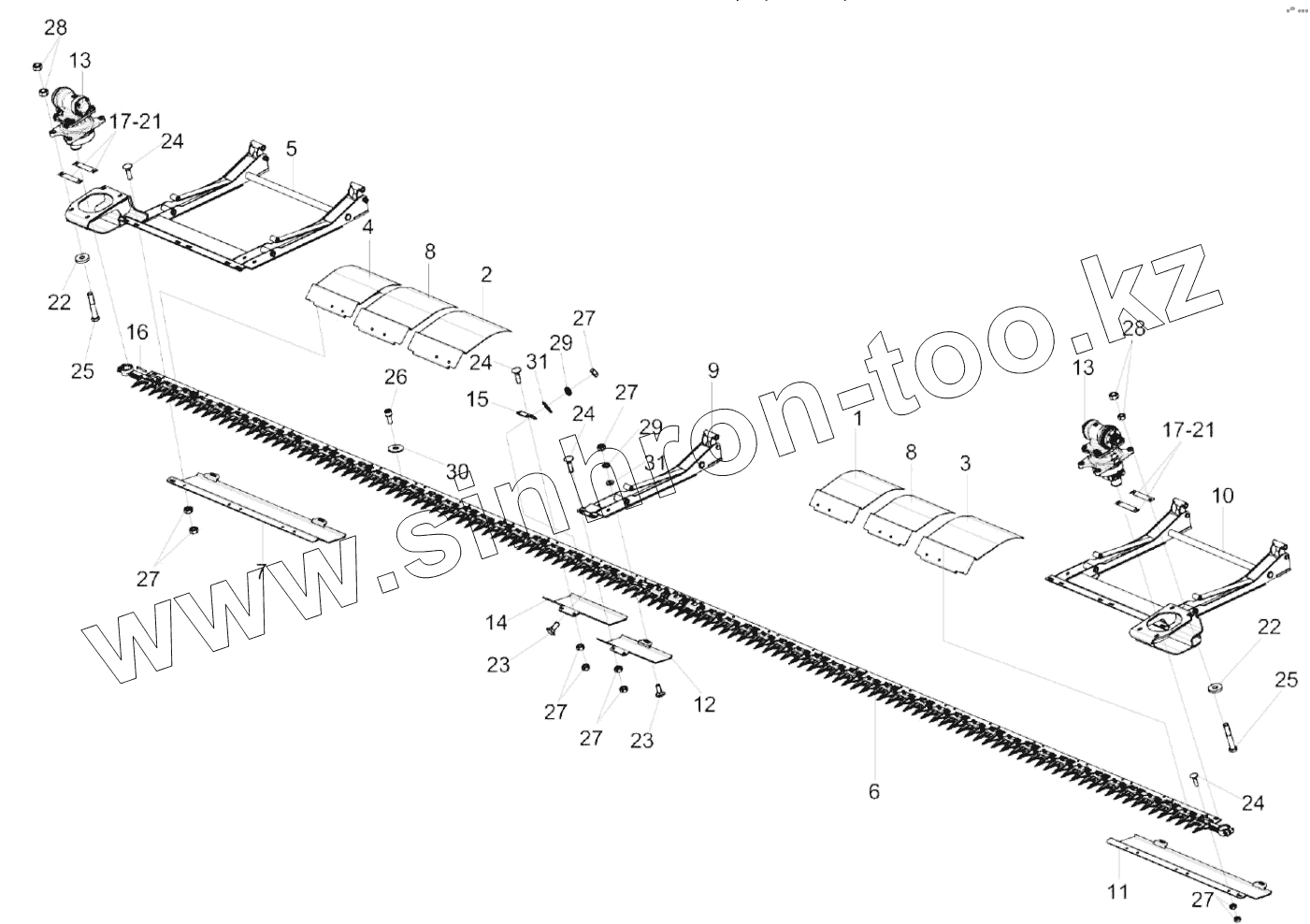

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Аппарат режущий КЗК-1492-2507300
КЗК-1492-2507300
КЗК-1492-2507300
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
27
27
27
27
27
27
28
28
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-2507300 | КЗК-1492-2507300 | Аппарат режущий | |
| 1 | КЗК-1492-2507410 | Щиток | |
| 2 | КЗК-1492-2507410-01 | Щиток | |
| 3 | КЗК-1492-2507420 | Щиток | |
| 4 | КЗК-1492-2507420-01 | Щиток | |
| 5 | КЗК-9-1-2504000 | Рычаг | |
| 6 | КЗК-9-1-2507050 | Аппарат режущий | |
| 7 | КЗК-9-1-2507210 | Полоз | |
| 8 | КЗК-9-1-2507410 | Щиток | |
| 9 | КЗК 2503000Б | Рычаг | |
| 10 | КЗК 2504000В | Рычаг | |
| 11 | КЗК 2505000Б | Полоз | |
| 12 | КЗК 2505040А | Полоз | |
| 13 | КЗР 1517200 | Редуктор | |
| 14 | КЗК-9-1-2500401 | Подошва | |
| 15 | КЗК 2500416 | Накладка | |
| 16 | КЗК 2507602 | Ось | |
| 17 | КЗР 1500404 | Прокладка регулировочная | |
| 18 | КЗР 1500404-01 | Прокладка регулировочная | |
| 19 | КЗР 1500404-02 | Прокладка регулировочная | |
| 20 | КЗР 1500404-03 | Прокладка регулировочная | |
| 21 | КЗР 1500404-04 | Прокладка регулировочная | |
| 22 | КИС 0200409А | Шайба | |
| 23 | Болт М10-6eх25-7802 | Болт | |
| 24 | Болт М10-6eх35-7802 | Болт | |
| 25 | Болт М12-6eх70-7796 | Болт | |
| 26 | Винт М8-6eх20-11738 | Винт | |
| 27 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 28 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 29 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 | |
| 30 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 | |
| 31 | Шайба C 10.01-6958 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
