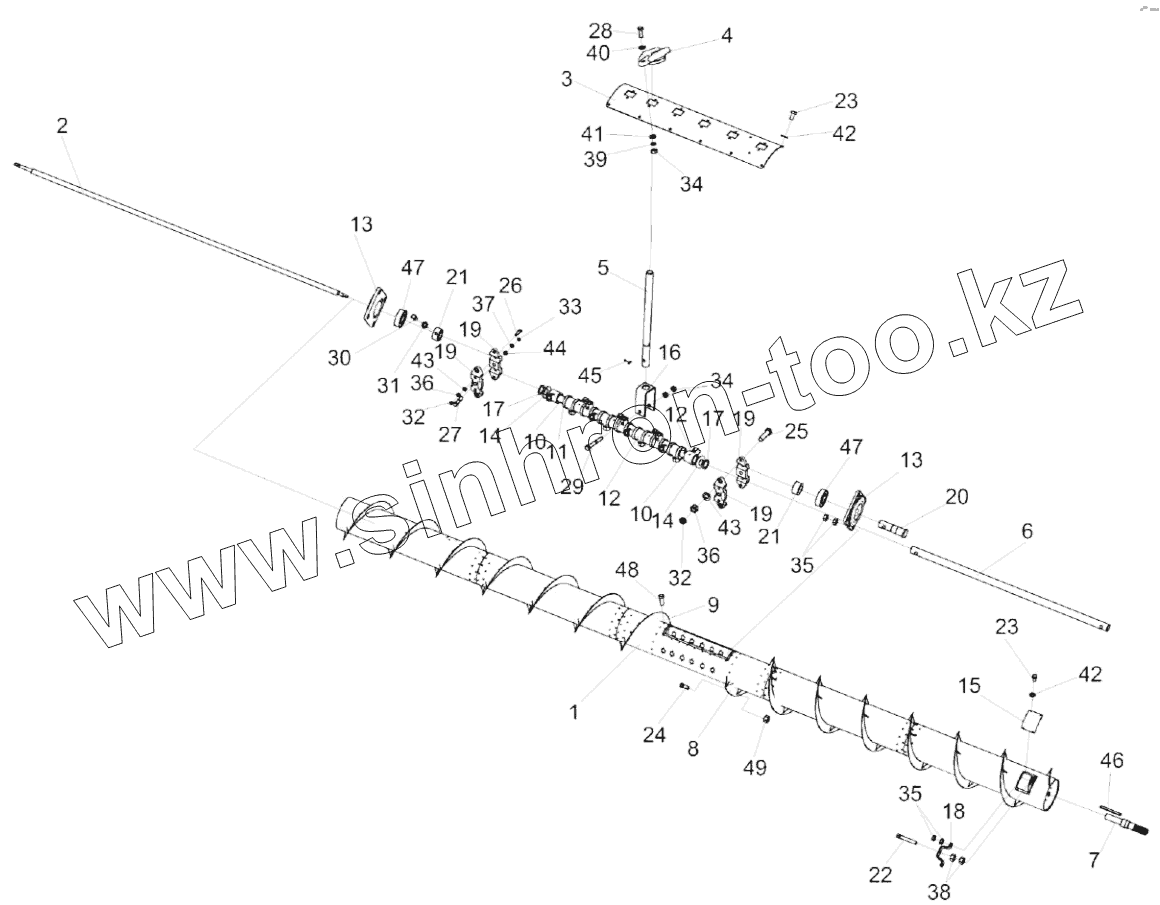

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Шнек КЗК-1492-2502100
КЗК-1420-1502010
КЗК-1492-2502100
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
14
15
16
17
17
18
19
19
19
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
36
37
38
39
40
41
42
42
43
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1502010 | КЗК-1420-1502010 | Шнек | |
| КЗК-1492-2502100 | КЗК-1492-2502100 | Шнек | |
| 1 | КЗК-1420-1502030Б | Труба шнека | |
| 2 | КЗК-1420-1502040А | Ось | |
| 3 | КЗК-1492-1502407 | Крышка | |
| 4 | КЗК-1420-1502004 | Глазок | |
| 5 | КЗК-1420-1502601 | Палец | |
| 6 | КЗК-1420-1502602А | Ось | |
| 7 | КЗК-12-1502607 | Вал | |
| 8 | КЗК-12-1502020А | Виток | |
| 9 | КЗК-12-1502030А | Виток | |
| 10 | КЗР 1502002 | Втулка | |
| 11 | КЗР 1502004 | Втулка | |
| 12 | КЗР 1502101 | Втулка | |
| 13 | КЗР 1502105 | Корпус | |
| 14 | КЗР 1502401 | Крышка | |
| 15 | КЗР 1502415 | Крышка | |
| 16 | КЗР 1502427 | Кронштейн | |
| 17 | КЗР 1502502 | Шайба | |
| 18 | КЗР 1502503 | Упор | |
| 19 | КЗР 1502603 | Подвеска | |
| 20 | КЗР 1502605 | Ось | |
| 21 | КЗР 1502807-01 | Втулка | |
| 22 | КИС 0600609 | Болт | |
| 23 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 | |
| 24 | Болт М8-6eх20-7802 | Болт | |
| 25 | Болт М12-6eх50-7796 | Болт | |
| 26 | Болт М12-6eх75-7796 | Болт | |
| 27 | Болт М16-6eх80-7796 | Болт | |
| 28 | Болт М6-6eх20-7798 | Болт М6-6eх20-7798 | |
| 29 | Болт М6-6eх45-7798 | Болт | |
| 30 | Винт B.М10-6eх20.22Н-1485 | Винт | |
| 31 | Гайка М10-6G-2526 | Гайка М10-6G-2526 | |
| 32 | Гайка М12-6G-2526 | Гайка М12-6G-2526 | |
| 33 | Гайка М16-6G-2526 | Гайка М16-6G-2526 | |
| 34 | Гайка М6-6G-5915 | Гайка М6-6G-5915 | |
| 35 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 36 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 37 | Гайка М16-6G-5915 | Гайка М16-6G-5915 | |
| 38 | Гайка М14-6G-5915 | Гайка М14-6G-5915 | |
| 39 | Шайба 6Т.65Г-6402 | Шайба | |
| 40 | Шайба С 6.01-6958 | Шайба | |
| 41 | Шайба C.6.01-11371 | Шайба C.6.01-11371 | |
| 42 | Шайба C.8.01-11371 | Шайба | |
| 43 | Шайба C.12.01-11371 | Шайба C.12.01-11371 | |
| 44 | Шайба C.16.01-11371 | Шайба | |
| 45 | Шплинт 3,2х25-397 | Шплинт 3,2х25-397 | |
| 46 | Шпонка 12х8х110-23360 | Шпонка | |
| 47 | Подшипник 580306С17 | Подшипник | |
| 48 | Болт DIN 6921-М10х20-8.8-А-А3G | Болт | |
| 49 | Гайка DIN 6923-М10-8-А-А3G | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
