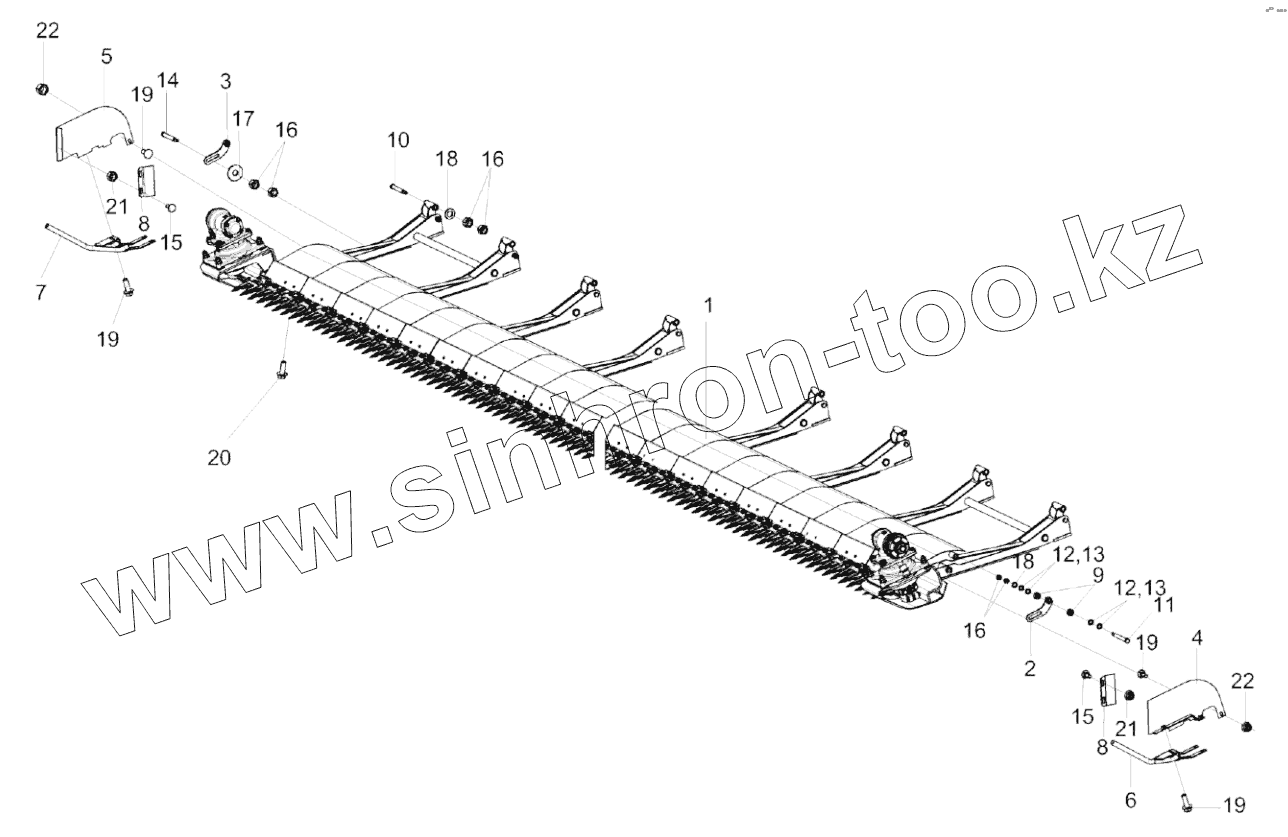

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Установка аппарата режущего КЗК-1492-2507000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
14
15
15
16
16
16
17
18
18
19
19
19
19
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-1492-2507000 КЗК-1492-2507000 Установка аппарата режущего
1 КЗК-1492-2507300 Аппарат режущий
2 КЗК-1475-2500040 Ограничитель
3 КЗК-1475-2500040-01 Ограничитель
4 КЗК2510000Б Щиток
5 КЗК2510000Б-01 Щиток
6 КЗК2514000 Стеблеотвод
7 КЗК2514000-01 Стеблеотвод
8 КЗК2500413 Направляющая
9 КЗК2500801А-01 Втулка
10 КЗК2503601-01 Болт
11 КЗК2503601-02 Болт
12 КЗР0350803 Шайба
13 КЗР0350803-01 Шайба
14 БолтМ12-6eх130-7796 Болт М12-6eх130-7796
15 БолтМ8-6eх20-7802 Болт М8-6eх20-7802
16 ГайкаМ12-6G-5915 Гайка М12-6G-5915
17 ШайбаC12.01-6958 Шайба C 12.01-6958
18 ШайбаC.12.01-11371 Шайба C.12.01-11371
19 БолтМ10х20-8.8-A-A3G Болт
20 БолтМ10х30-8.8-A-A3G Болт
21 ГайкаМ8-8-A-A3G Гайка М8-8-A-A3G
22 ГайкаМ10-8-A-A3G Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
