Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Аппарат режущий КЗК-9-1-2507050

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
10
10
10
10
11
12
12
12
12
12
13
14
15
15
15
15
15
16
17
17
17
18
19
19
19
19
19
20
20
20
21
21
21

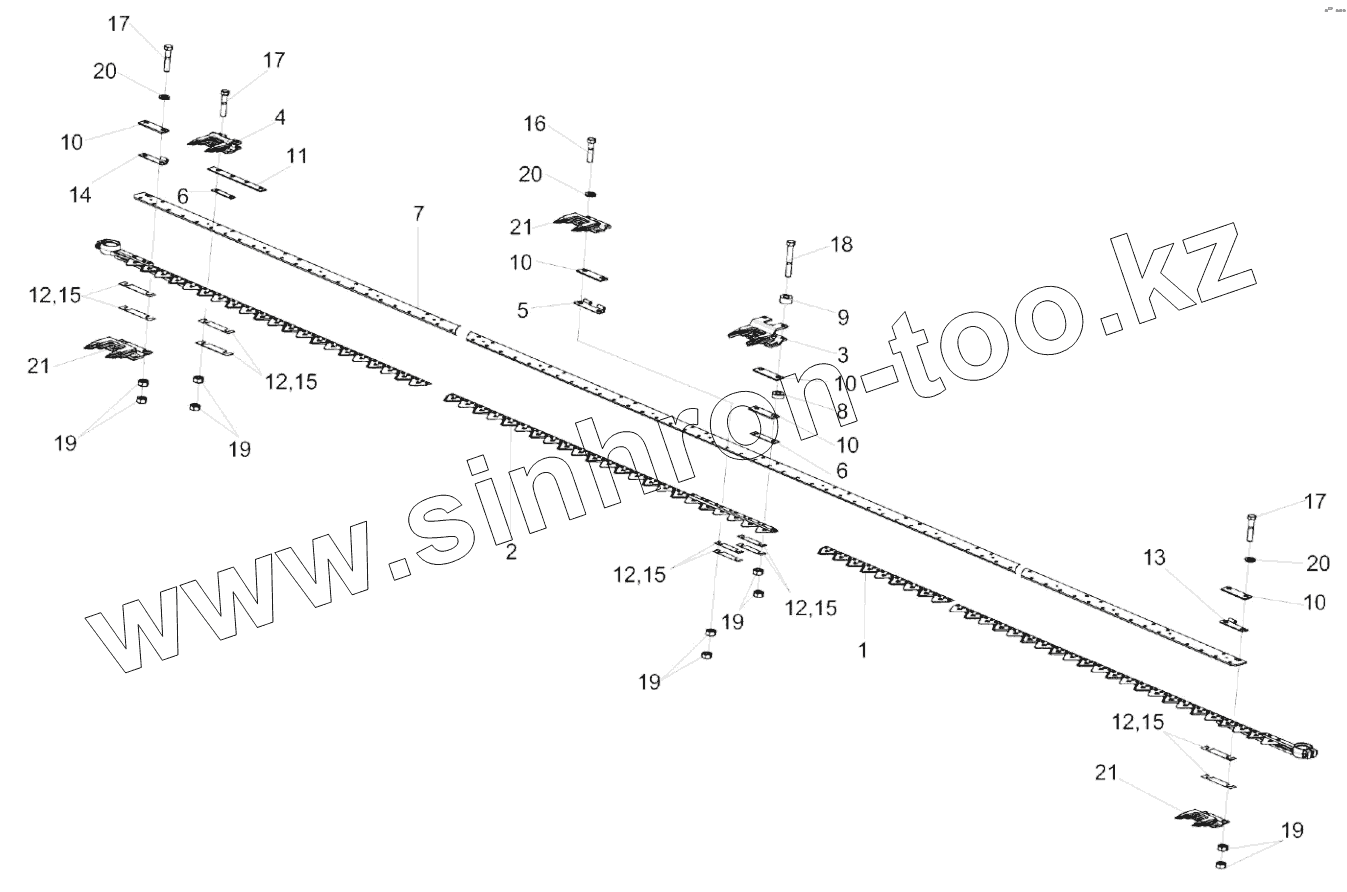

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-9-1-2507050 КЗК-9-1-2507050 Аппарат режущий
1 КЗК-9-1-2507110 Нож левый
2 КЗК-9-1-2507120 Нож правый
3 ПЗЛ1507010 Палец
4 ПЗЛ1507030 Палец сдвоенный
5 КЗК-9-1-2507405 Петля
6 КЗК-9-1-2507406 Пластина
7 КЗК-9-1-2507501 Брус пальцевый
8 КЗК-9-1-2507801 Втулка
9 ЖТ-12-1507801 Втулка
10 КЗК2507401А Пластина трения
11 КЗР1507401-01 Пластина трения
12 КСЛ0201442А Прокладка регулировочная
13 КЗК-9-1-2507407 Петля
14 КЗК-9-1-2507407-01 Петля
15 МКС0506506 Прокладка
16 БолтМ10-6eх40-7796 Болт М10-6eх40-7796
17 БолтМ10-6eх45-7796 Болт М10-6eх45-7796
18 БолтМ10-6eх65-7796 Болт М10-6eх65-7796
19 ГайкаМ10-6G-5915 Гайка М10-6G-5915
20 ШайбаC.10.01-11371 Шайба C.10.01-11371
21 12MDW003781540-М.1.0578-410300041№42607182 Палец направляющий сдвоенный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
