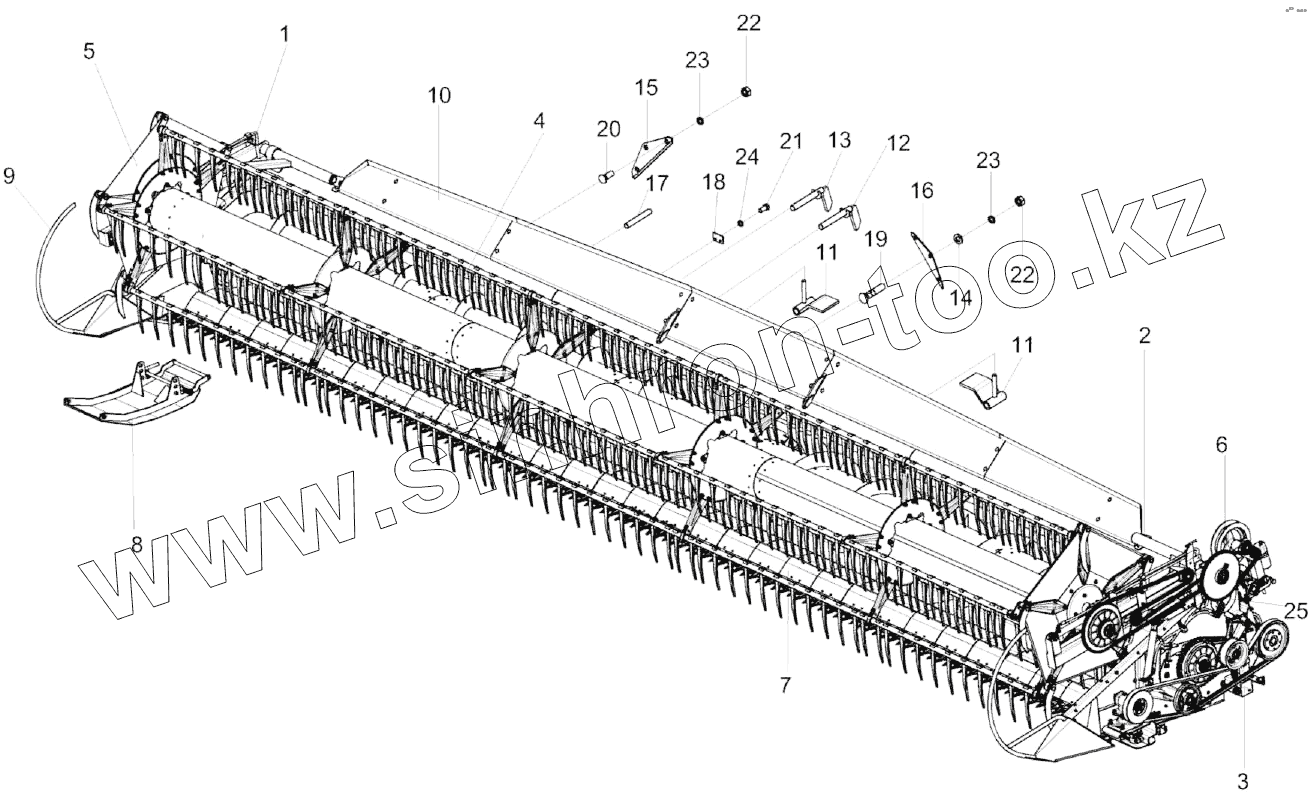

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Жатка для сои КЗК-9-1-2500010А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-9-1-2500010А КЗК-9-1-2500010А Жатка для сои
1 КЗК-9-1-0689000А Гидросистема жатки ЖЗС-9-1
2 КЗК-9-1-0717000 Электрооборудование жатки ЖЗС-9-1
3 КЗК-9-1-2501000А Рама
4 КЗК-9-1-2502000 Установка шнека
5 КЗК-9-1-2503000АА Установка мотовила
6 КЗК-9-1-2505000АА Установка привода
7 КЗК-9-1-2507000АА Установка аппарата режущего
8 КЗК-9-1-2516000 Установка башмаков
9 КЗК-9-1-2518000 Установка делителей
10 КЗК-9-1-2525000АА Установка ограждений
11 КЗК1500020 Упор
12 КЗР1560050 Палец
13 КЗР1560050-01 Палец
14 КИС0144401 Шайба
15 КЗК1500401 Накладка
16 КЗК1500401-01 Накладка
17 КЗК-9-1500601А Ось
18 КЗК-12-1800404 Пластина
19 БолтМ10-6eх30-7786 Болт М10-6eх30-7786
20 БолтМ10-6eх50-7786 Болт М10-6eх50-7786
21 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
22 ГайкаМ10-6G-5915 Гайка М10-6G-5915
23 Шайба10.65Г-6402 Шайба 10.65Г-6402
24 Шайба8.65Г-6402 Шайба 8.65Г-6402
25 529И-3724065 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
