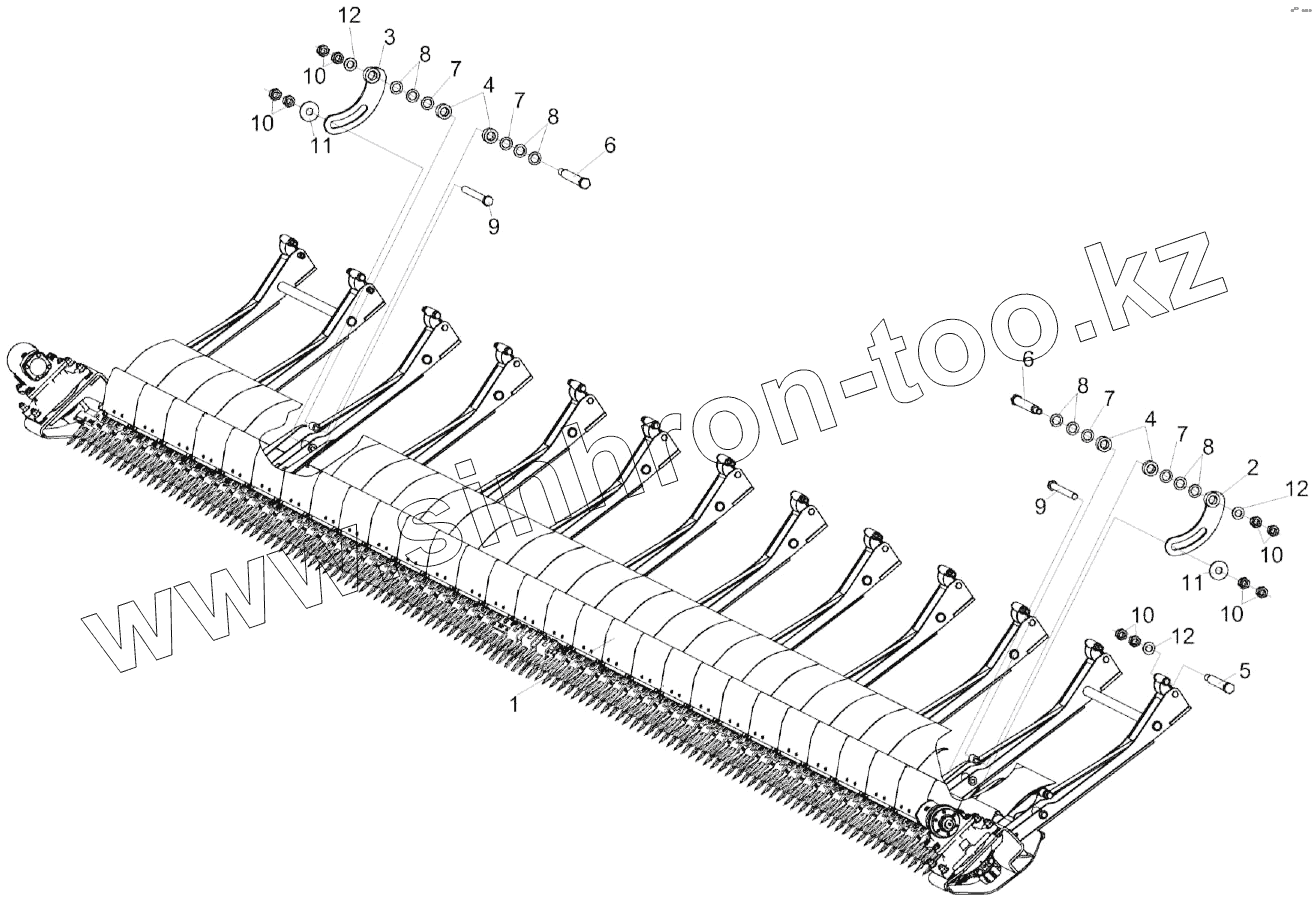

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Установка аппарата режущего КЗК-9-1-2507000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
10
10
10
11
11
12
12
12
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-9-1-2507000А КЗК-9-1-2507000А Установка аппарата режущего
1 КЗК-9-1-2507300 Аппарат режущий
2 КЗК2500040А Ограничитель
3 КЗК2500040А-01 Ограничитель
4 КЗК2500801А-01 Втулка
5 КЗК2503601-01 Болт
6 КЗК2503601-02 Болт
7 КЗР0350803 Шайба
8 КЗР0350803-01 Шайба
9 БолтМ12-6ex130-7796 Болт
10 ГайкаМ12-6G-5915 Гайка М12-6G-5915
11 ШайбаC12-6958 Шайба
12 ШайбаC.12-11371 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
