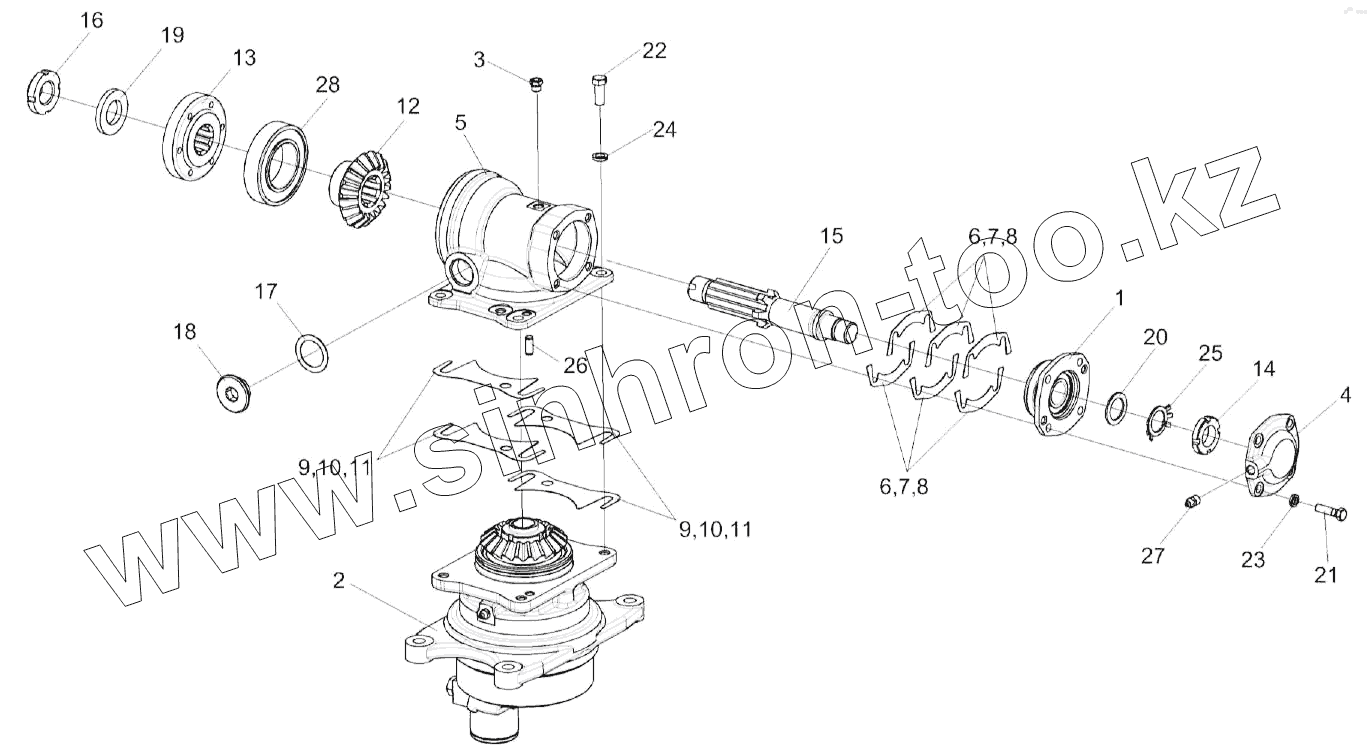

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Редуктор КЗР 1517200

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗР1517200	КЗР1517200		Редуктор
1	КЗР1517010		Стакан
2	КЗР1517220		Стакан
3	КУЖ0108010		Клапан предохранительный
4	КЗР1517105		Крышка
5	КЗР1517201		Корпус
6	КЗР1517503		Прокладка
7	КЗР1517503-01		Прокладка
8	КЗР1517503-02		Прокладка
9	КЗР1517504		Прокладка
10	КЗР1517504-01		Прокладка
11	КЗР1517504-02		Прокладка
12	КЗР1517602		Шестерня
13	КЗР1517603		Ступица
14	КЗР1517614		Гайка
15	КЗР1517615-01		Вал
16	КВС-2-0135625		Гайка
17	КЗР0210001А		Прокладка
18	КЗР0210603А		Пробка
19	ПКК0100816		Шайба
20	ПКК0135417А		Шайба
21	БолтМ8-6eх30-7796		Болт М8-6eх30-7796
22	БолтМ10-6eХ25-7796		Болт М10-6eХ25-7796
23	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
24	Шайба10Т.65Г-6402		Шайба 10Т.65Г-6402
25	ШайбаН24.01-11872		Шайба
26	Штифт8х20-3128		Штифт
27	Масленка1.2-19853		Масленка 1.2-19853
28	6210-2RS1		Подшипник 6210-2RS1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
