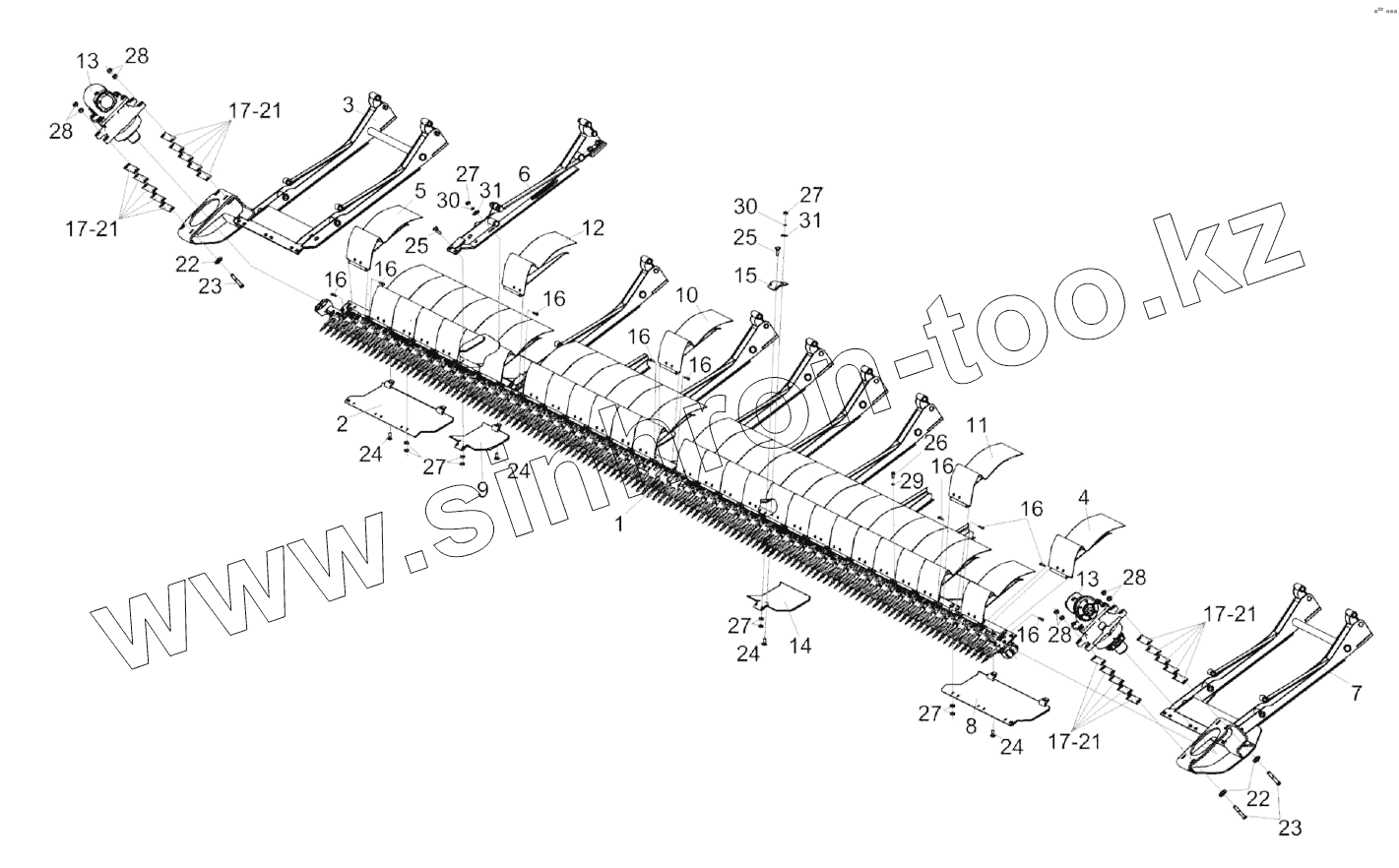

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Аппарат режущий КЗК-9-1-2507300
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
16
16
16
16
16
16
17
17
17
17
21
21
21
21
22
22
23
23
24
24
24
24
25
25
26
27
27
27
27
27
28
28
28
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2507300 | КЗК-9-1-2507300 | Аппарат режущий | |
| 1 | КЗК-9-1-2507010 | Аппарат режущий | |
| 2 | КЗК-9-1-2507210 | Полоз | |
| 3 | КЗК-9-1-2504000 | Рычаг | |
| 4 | КЗК-9-1-2527000 | Щиток | |
| 5 | КЗК-9-1-2527000-01 | Щиток | |
| 6 | КЗК2503000Б | Рычаг | |
| 7 | КЗК2504000В | Рычаг | |
| 8 | КЗК2505000Б | Полоз | |
| 9 | КЗК2505040А | Полоз | |
| 10 | КЗК2527000А | Щиток | |
| 11 | КЗК2527000А-01 | Щиток | |
| 12 | КЗК2527000А-02 | Щиток | |
| 13 | КЗР1517200 | Редуктор | |
| 14 | КЗК-9-1-2500401 | Подошва | |
| 15 | КЗК2500416 | Накладка | |
| 16 | КЗК2507602 | Ось | |
| 17 | КЗР1500404 | Прокладка регулировочная | |
| 18 | КЗР1500404-01 | Прокладка регулировочная | |
| 19 | КЗР1500404-02 | Прокладка регулировочная | |
| 20 | КЗР1500404-03 | Прокладка регулировочная | |
| 21 | КЗР1500404-04 | Прокладка регулировочная | |
| 22 | КИС0200409А | Шайба | |
| 23 | БолтМ12-6ex70-7796 | Болт М12-6eх70-7796 | |
| 24 | БолтМ10-6ex25-7802 | Болт М10-6eх25-7802 | |
| 25 | БолтМ10-6ex35-7802 | Болт М10-6ex35-7802 | |
| 26 | ВинтМ8-6ex20-11738 | Винт М8-6eх20-11738 | |
| 27 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 28 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 | |
| 29 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 | |
| 30 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 | |
| 31 | ШайбаC10-6958 | Шайба C 10-6958 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
