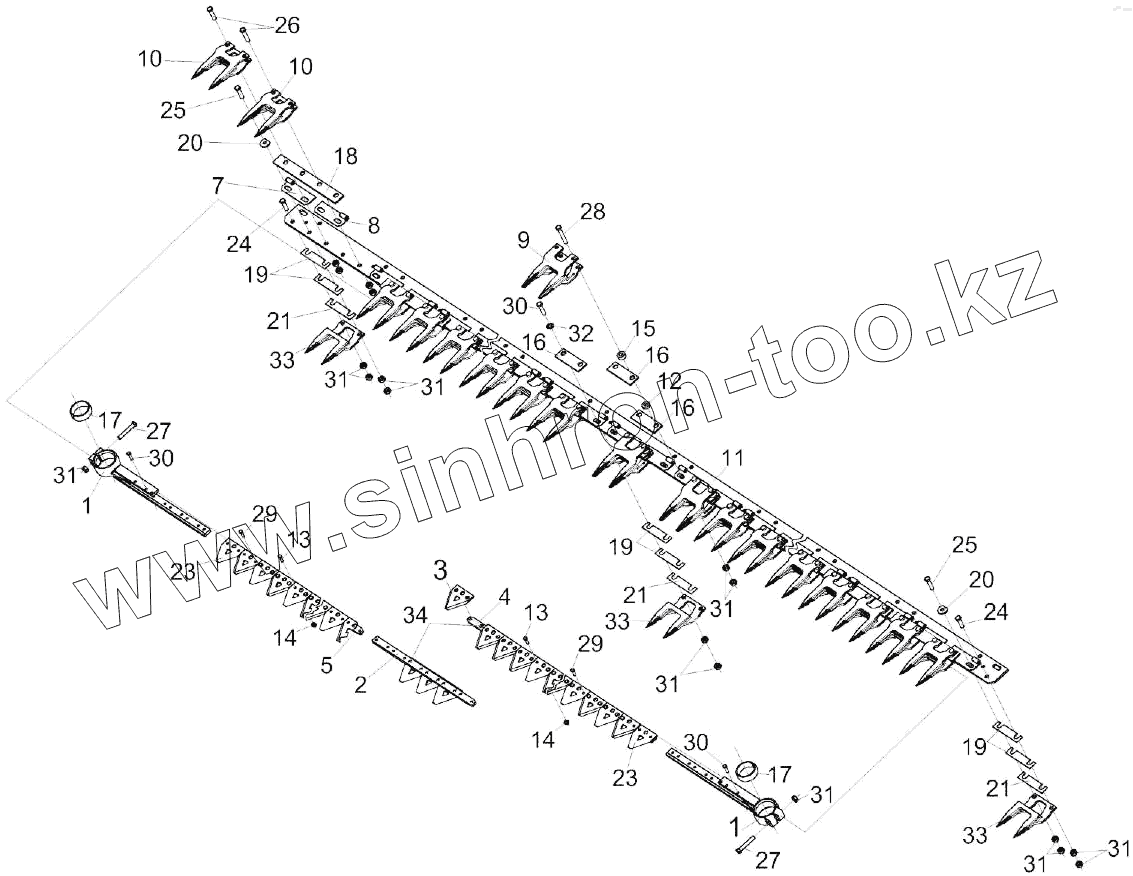

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Аппарат режущий КЗК-9-1-2507010
1
1
2
3
4
5
7
8
9
10
10
11
12
13
13
14
14
15
16
16
16
17
17
18
19
19
19
20
20
21
21
21
23
23
24
24
25
25
26
27
27
28
29
29
30
30
30
31
31
31
31
31
31
31
31
32
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2507110 | КЗК-9-1-2507110 | Нож левый | |
| КЗК-9-1-2507010 | КЗК-9-1-2507010 | Аппарат режущий | |
| 1 | КЗК-9-1-2507030 | Головка | |
| 2 | КЗК-9-1-2507130 | Нож | |
| 2 | КЗК-9-1-2507120 | Нож правый | |
| 3 | КЗК-9-1-2507408 | Сегмент | |
| 4 | КЗК-9-1-2507502 | Полоса ножевая | |
| 5 | КЗК-9-1-2507502-01 | Полоса ножевая | |
| 6 | КЗК2507030 | Головка | |
| 7 | КЗК2507040А | Петля | |
| 8 | КЗК2507040А-01 | Петля | |
| 9 | ПЗЛ1507010 | Палец | |
| 10 | ПЗЛ1507030 | Палец сдвоенный | |
| 11 | КЗК-9-1-2507501 | Брус пальцевый | |
| 12 | КЗК-9-1-2507801 | Втулка | |
| 13 | ЖТ-9-1507601 | Болт | |
| 14 | ЖТ-9-1507602 | Гайка | |
| 15 | ЖТ-12-1507801 | Втулка | |
| 16 | КЗК2507401А | Пластина трения | |
| 17 | КЗР1507001 | Втулка | |
| 18 | КЗР1507401-01 | Пластина трения | |
| 19 | КСЛ0201442А | Прокладка регулировочная | |
| 20 | МКС0200405 | Шайба | |
| 21 | МКС0506506 | Прокладка | |
| 23 | С.066.46 | Сегмент | |
| 24 | БолтМ10-6ex35-7796 | Болт М10-6eх35-7796 | |
| 25 | БолтМ10-6ex40-7796 | Болт М10-6eх40-7796 | |
| 26 | БолтМ10-6ex45-7796 | Болт М10-6eх45-7796 | |
| 27 | БолтМ10-6eх60-7796 | Болт М10-6eх60-7796 | |
| 28 | БолтМ10-6ex65-7796 | Болт | |
| 29 | БолтМ6-6eх20-7798 | Болт М6-6eх20-7798 | |
| 30 | БолтМ6-6eх25-7798 | Болт М6-6eх25-7798 | |
| 31 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 32 | ШайбаC.10-11371 | Шайба | |
| 33 | 12MDW003781540-М.1.0578-410300041 | Палец направляющий сдвоенный | |
| 34 | Заклепка6х18-10300 | Заклепка 6х18-10300 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
