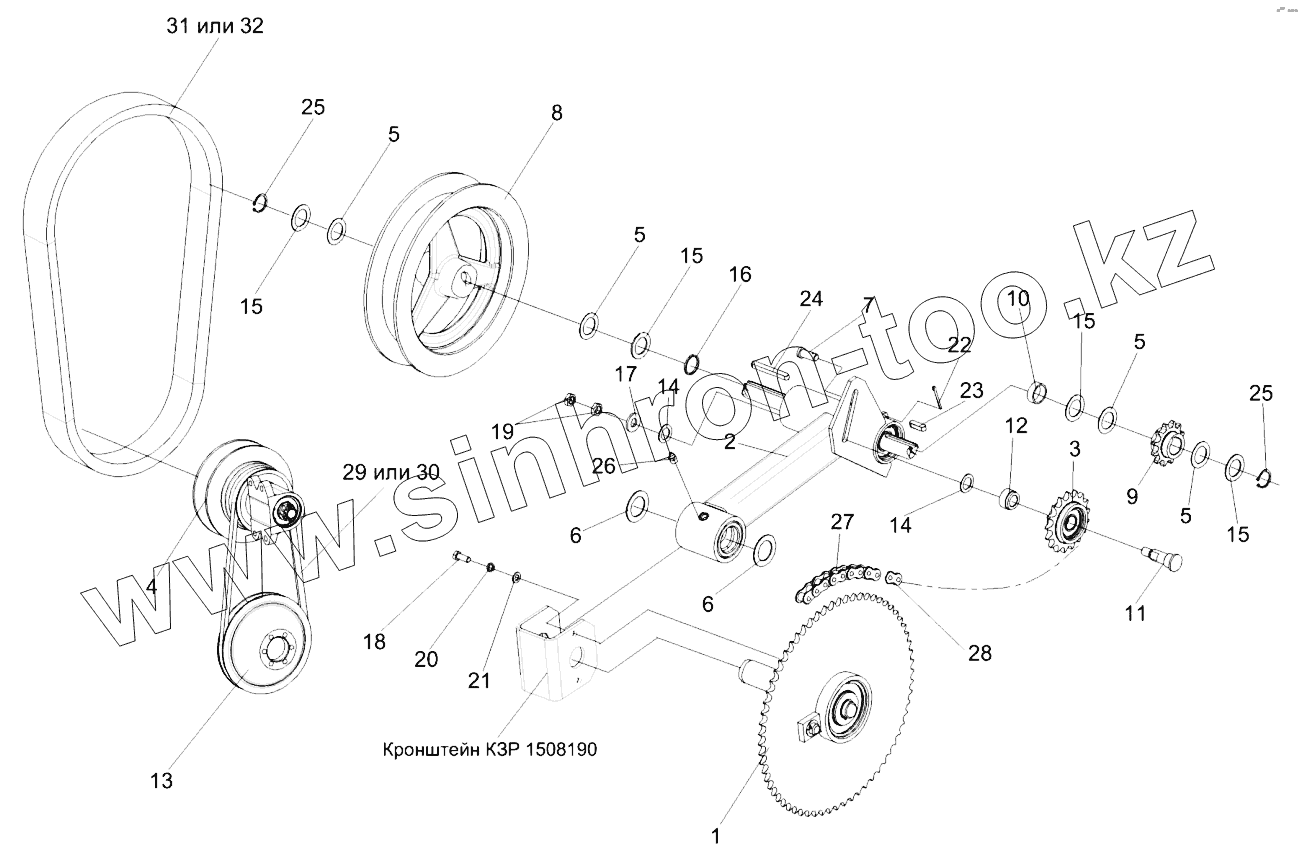

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Установка привода вариатора КЗР 1514200
1
2
3
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КЗР1504100 | Муфта обгонная | |
| 2 | КЗР1504200 | Рычаг | |
| 3 | КЗР1510020 | Звездочка | |
| 4 | КЗР1514200 | Вариатор | |
| 5 | КЗР1500425А | Кольцо | |
| 6 | КЗР1500425А-01 | Кольцо | |
| 7 | КЗР1500601 | Ось | |
| 8 | КЗР1504101 | Шкив | |
| 9 | КЗР1504612 | Звездочка | |
| 10 | КЗР1504627 | Шайба | |
| 11 | КЗР1510602 | Ось | |
| 12 | КЗР1510801 | Втулка | |
| 13 | КЗР1524201 | Шкив | |
| 14 | КИС0103485 | Шайба | |
| 15 | КИС0105438 | Шайба специальная | |
| 16 | ПДВ0100807 | Втулка | |
| 17 | ПКК0100449А | Шайба | |
| 18 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 | |
| 19 | ГайкаМ12-6G.05-2526 | Гайка М12-6G.05-2526 | |
| 20 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 21 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 | |
| 22 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 | |
| 23 | Шпонка8х7х28-23360 | Шпонка 8х7х28-23360 | |
| 24 | Шпонка8х7х70-23360 | Шпонка 8х7х70-23360 | |
| 25 | В25-13942 | Кольцо | |
| 26 | 1.2-19853 | Масленка | |
| 27 | ЦепьПР-15,875-23-13568 | Цепь ПР-15,875-23-13568 | |
| 28 | ЗвеноС-ПР-15,875-23-13568 | Звено С-ПР-15,875-23-13568 | |
| 29 | SPB1250Ld | Ремень SPB 1250 Ld | |
| 30 | SPB1250 | Ремень SPB 1250 | |
| 31 | SVX52х16х1250Li30° | Ремень SVX 52х16х1250 Li 30° | |
| 32 | 52х16х1250Li30° | Ремень 52х16х1250 Li 30° |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
