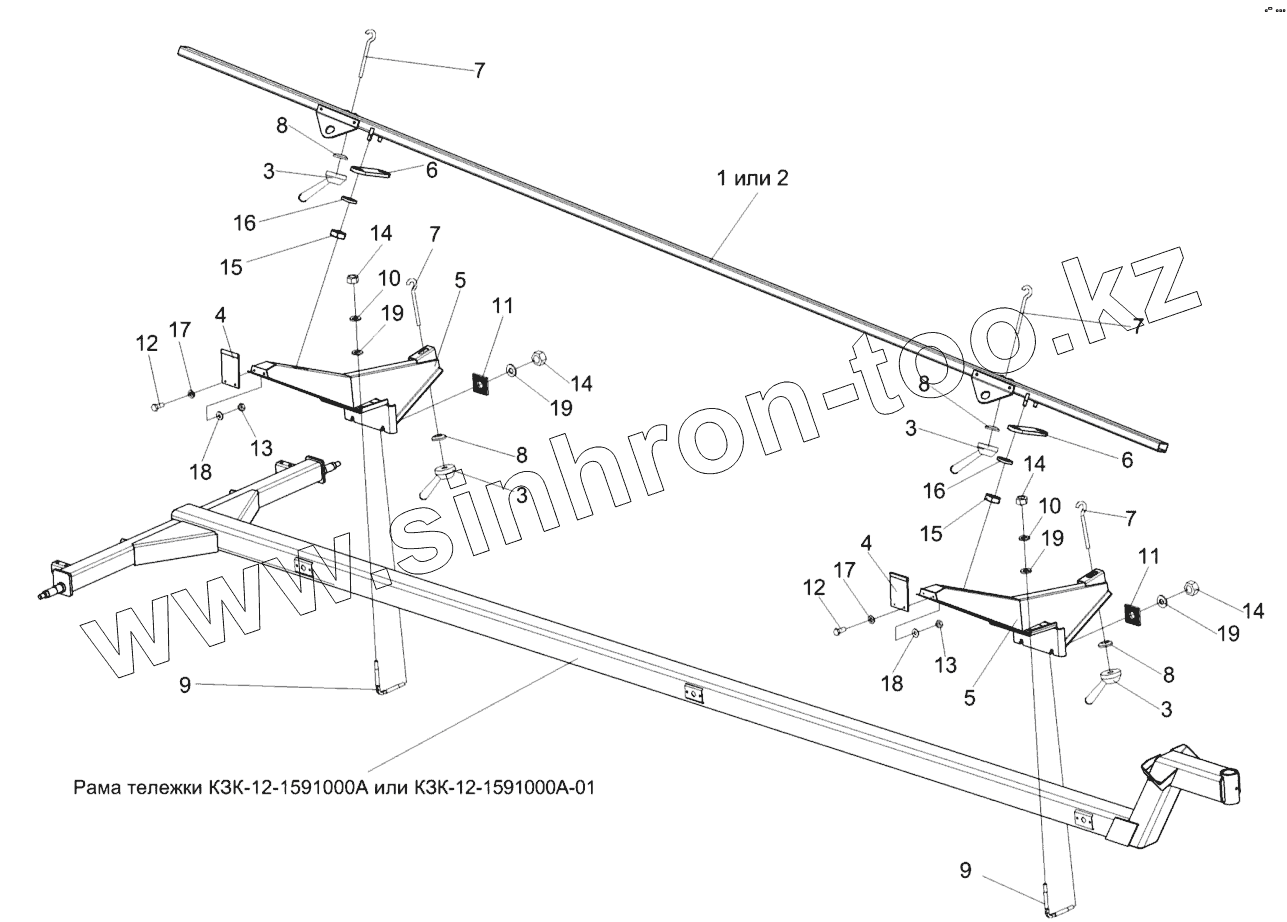

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Установка лонжеронов КЗК 2594000 тележки транспортной
КЗК2590000А-01
КЗК2590000А
1
2
3
3
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК2590000А-01 | КЗК2590000А-01 | Тележка транспортная | |
| КЗК2590000А | КЗК2590000А | Тележка транспортная | |
| 1 | КЗК2591000А | Балка | |
| 2 | КЗК2592000 | Балка | |
| 3 | КЗР1590010 | Зажим | |
| 4 | КЗР1590020 | Ориентир | |
| 5 | КЗК2594000 | Лонжерон | |
| 6 | КЗК2590401А | Пластина | |
| 7 | КЗР1590602 | Зацеп | |
| 8 | КЗР1590604 | Шайба | |
| 9 | КЗР1590607 | Скоба | |
| 10 | КСН0100636 | Шайба | |
| 11 | ПКК0204505 | Накладка | |
| 12 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 | |
| 13 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 | |
| 14 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 | |
| 15 | ГайкаМ18-6G-2526 | Гайка М18-6G-2526 | |
| 16 | Шайба18.65Г-6402 | Шайба 18.65Г-6402 | |
| 17 | ШайбаА8.01-6958 | Шайба | |
| 18 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 | |
| 19 | Шайба16.01-13463 | Шайба 16.01-13463 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
