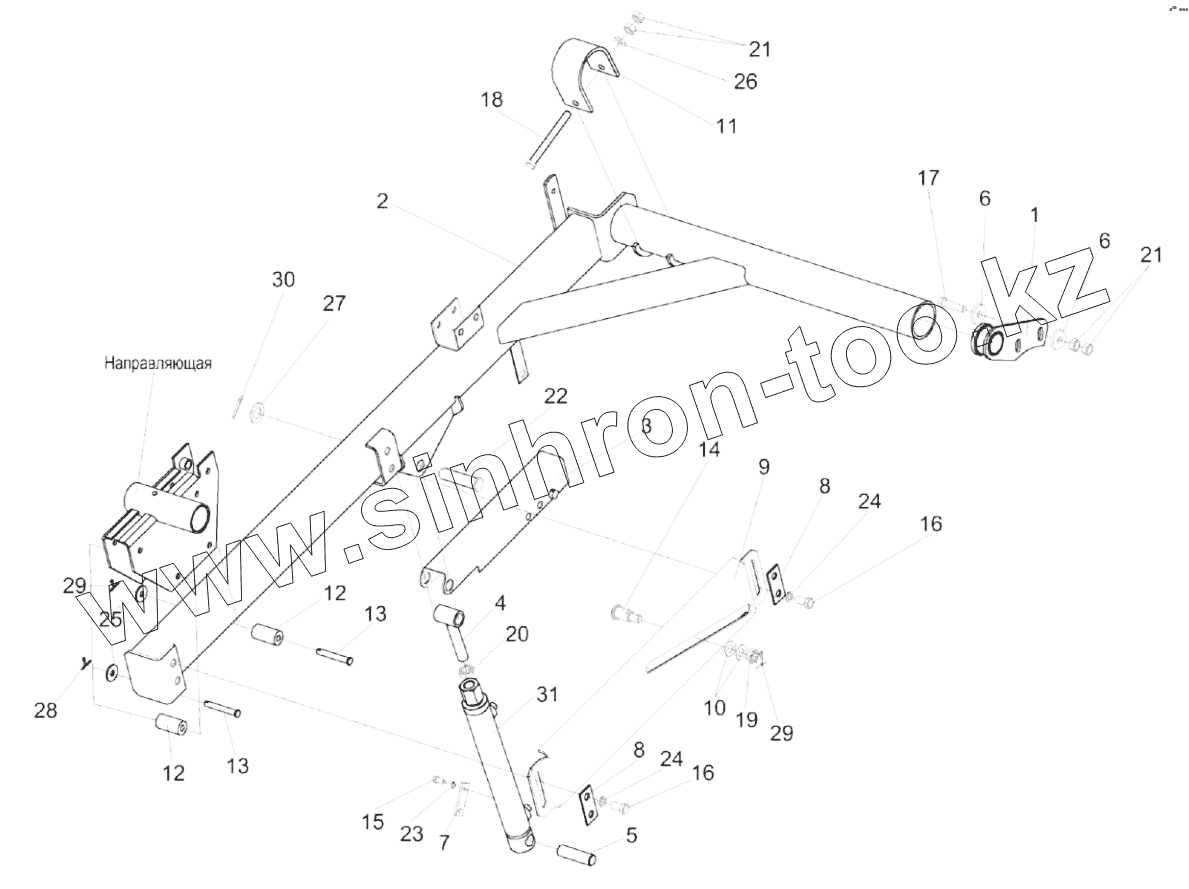

Каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка поддержки правой КЗК-9-1-1509100

Тип техники

Марка

Модель

Схема

КЗК-9-1-1509100

1

2

3

4

5

6

6

7

8

8

9

10

11

12

12

13

13

14

15

16

16

17

18

19

20

21

21

22

23

24

24

25

26

27

28

29

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-9-1-1509100	КЗК-9-1-1509100		Поддержка правая
1	КЗК-9-1-1500310		Кронштейн
2	КЗК-9-1-1509110		Поддержка правая
3	КЗК-12-1508140		Фиксатор
4	КЗР 1500070		Проушина гидроцилиндра
5	КЗР 1503005		Ролик
6	КЗ-1-1500401		Шайба
7	КЗК-12-1500401		Накладка
8	КЗР 1508422		Накладка
9	КЗР 1508429-01		Копир
10	КЗР 1508432		Шайба
11	КЗР 1500502		Скоба
12	КЗК-12-1500601-01		Ось
13	КЗК-12-1573603		Ось
14	КЗР 1573605		Ось
15	Болт М8-6eх16 – 7796		Болт
16	Болт М12-6eх25 – 7796		Болт
17	Болт М12-6eх45. – 7796		Болт
18	Болт М12-6eх120 – 7796		Болт
19	Гайка М14-6G – 5919		Гайка
20	Гайка М18х1,5-6G. – 2526		Гайка
21	Гайка М12-6G – 5915		Гайка М12-6G–5915
22	Ось 6-20 b12х80 – 9650		Ось
23	Шайба 8Т 65Г – 6402		Шайба 8Т 65Г – 6402
24	Шайба 12Т 65Г – 6402		Шайба 12Т 65Г – 6402
25	Шайба С 10.01 – 6958		Шайба
26	Шайба C.12.01 – 11371		Шайба
27	Шайба C.20.01 – 11371		Шайба
28	Шплинт 3,2х20 – 397		Шплинт 3,2х20 – 397
29	Шплинт 3,2х32 – 397		Шплинт 3,2х32 – 397
30	Шплинт 5х36 – 397		Шплинт
31	ВНС 01.32.25.250-01		Гидроцилиндр

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
