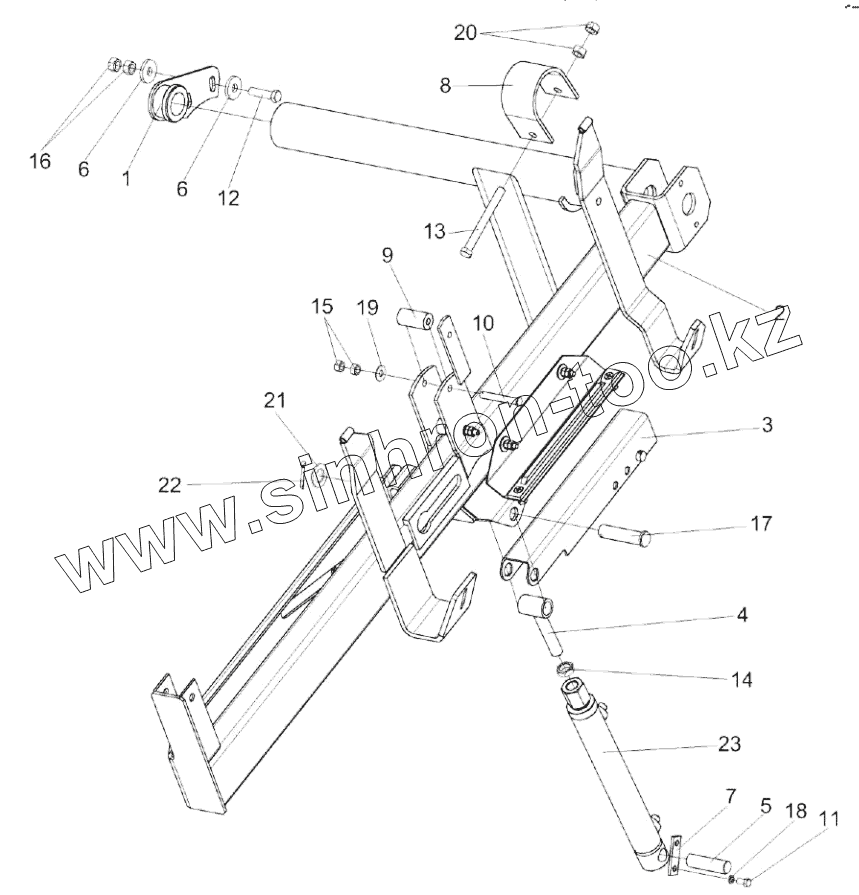

Каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка поддержки левой КЗК-12-1508100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 КЗК-9-1-1500310-01 Кронштейн
2 КЗК-12-1508100 Поддержка левая
3 КЗК-12-1508140 Фиксатор
4 КЗР 1500070 Проушина гидроцилиндра
5 КЗК-12-1500601-01 Ось
6 КЗ-1-1500401 Шайба
7 КЗК-12-1500401 Накладка
8 КЗР 1500502 Скоба
9 КЗР 1503005-01 Ролик
10 КЗР 1508603 Ось
11 Болт М8-6eх16 – 7796 Болт
12 Болт М12-6eх45. – 7796 Болт
13 Болт М12-6eх120 – 7796 Болт
14 Гайка М18х1,5-6G. – 2526 Гайка
15 Гайка М8-6G – 5915 Гайка М8-6G – 5915
16 Гайка М12-6G – 5915 Гайка М12-6G–5915
17 Ось 6-20 b12х80 – 9650 Ось
18 Шайба 8Т 65Г – 6402 Шайба 8Т 65Г – 6402
19 Шайба C.8.01 – 11371 Шайба
20 Шайба C.12.01 – 11371 Шайба
21 Шайба C.20.01 – 11371 Шайба
22 Шплинт 5х36 – 397 Шплинт
23 ВНС 01.35.25.250 Гидроцилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
