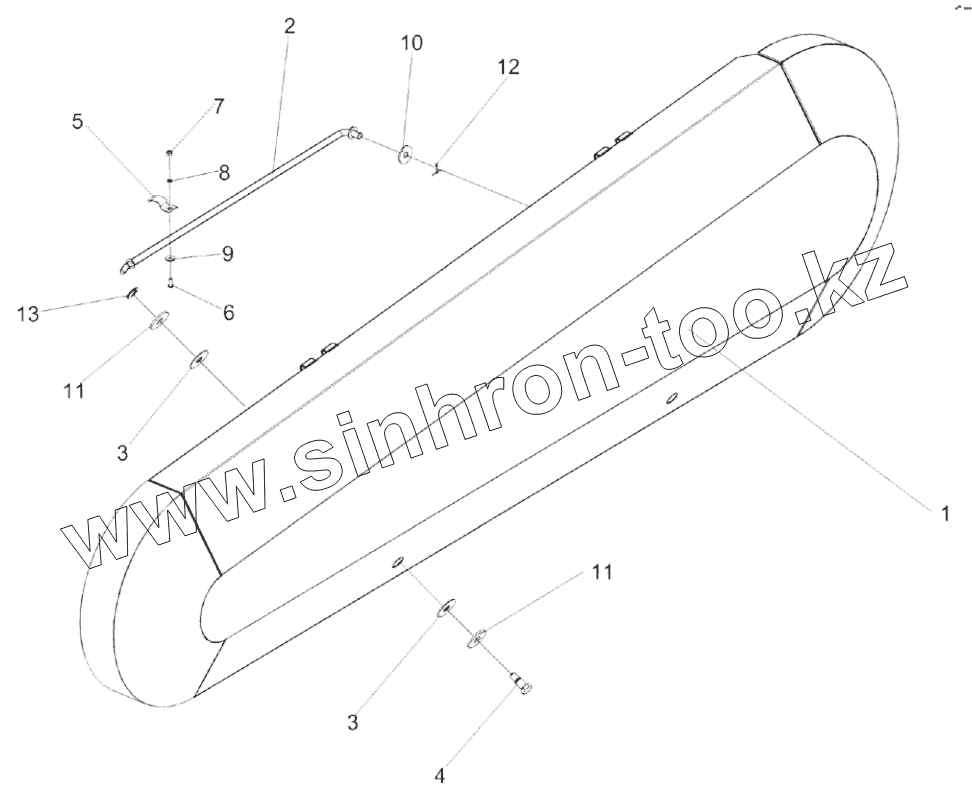

Каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Ограждение КЗК-9-1525000

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-9-1525000	КЗК-9-1525000		Ограждение
1	КЗК-9-1525020		Ограждение
2	КЗР1525270А		Упор
3	КЗР1525002		Прокладка
4	КЗР1525606		Винт
5	АМ.84.50.403		Прижим
6	Винт B.М5-6eх12 – 17473		Винт
7	Гайка М5-6G.6 – 5927		Гайка
8	Шайба 5 65Г – 6402		Шайба
9	Шайба С 5.01 – 6958		Шайба
10	Шайба С 10.01 – 6958		Шайба
11	Шайба С 12.01 – 6958		Шайба
12	Шплинт 2,5х20 – 397		Шплинт
13	Кольцо В12 – 13940		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
