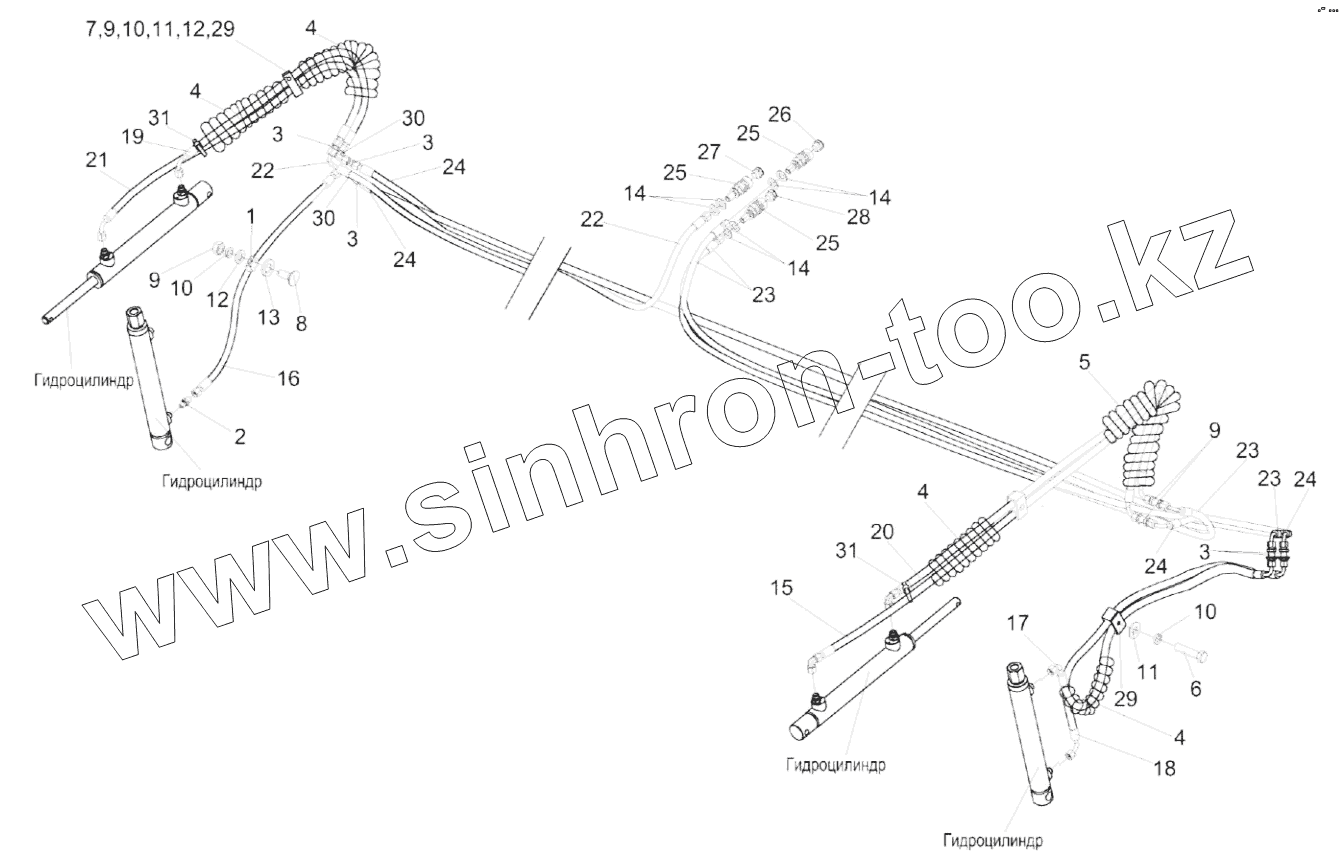

Каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Гидросистема жатки ЖЗК-9 КЗК-9-1589000
КЗК-9-1589000
1
2
3
3
3
3
4
4
4
4
5
6
7
8
9
9
9
10
10
10
11
11
12
12
13
14
14
14
15
16
17
18
19
20
21
22
22
23
23
23
24
24
24
24
25
25
25
26
27
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1589000 | КЗК-9-1589000 | Гидросистема жатки ЖЗК-9 | |
| 1 | КГС 0115770 | Хомут | |
| 2 | ГШУ0624010-01 | Штуцер | |
| 3 | ГШМ6012240-01 | Штуцер | |
| 4 | ОПЛ0600016-02 | Оплетка | |
| 5 | ОПЛ0600016-06 | Оплетка 20x16x20 | |
| 6 | Болт М8-6eх35 – 7796 | Болт | |
| 7 | Болт М8-6eх45 – 7796 | Болт | |
| 8 | Болт М8-6eх20 – 7802 | Болт | |
| 9 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 | |
| 10 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 | |
| 11 | Шайба A 8.01 – 6958 | Шайба | |
| 12 | Шайба C.8.01 – 11371 | Шайба | |
| 13 | Шайба C.10.01 – 11371 | Шайба | |
| 14 | Шайба C.14.01 – 11371 | Шайба | |
| 15 | РВД 6-1SC-М14х1,5-24°-640-0°-90° | Рукав высокого давления | |
| 16 | РВД 6-1SC-М14х1,5-24°-700-0°-90° | Рукав высокого давления | |
| 17 | РВД 6-1SC-М14х1,5-24°-740-0°-90° | Рукав высокого давления | |
| 18 | РВД 6-1SC-М14х1,5-24°-780-0°-90° | Рукав высокого давления | |
| 19 | РВД 6-1SC-М14х1,5-24°-800-0°-90° | Рукав высокого давления | |
| 20 | РВД 6-1SC-М14х1,5-24°-920-0°-90° | Рукав высокого давления | |
| 21 | РВД 6-1SC-М14х1,5-24°-1000-0°-90° | Рукав высокого давления | |
| 22 | РВД 6-1SC-М14х1,5-24°-3500 | Рукав высокого давления | |
| 23 | РВД 6-1SC-М14х1,5-24°-6700-0°-90° | Рукав высокого давления | |
| 24 | РВД 6-1SC-М14Х1,5-24°-9600-0°-90° | Рукав высокого давления | |
| 25 | HS04-1-N0814 | Муфта | |
| 26 | HS04-0-GN001 | Заглушка | |
| 27 | HS04-0-RT001 | Заглушка | |
| 28 | HS04-0-SW001 | Заглушка | |
| 29 | 214/14 PPH | Зажим | |
| 30 | EW08LOMDCF | Угольник | |
| 31 | Лента | Лента стяжная зубчатая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
