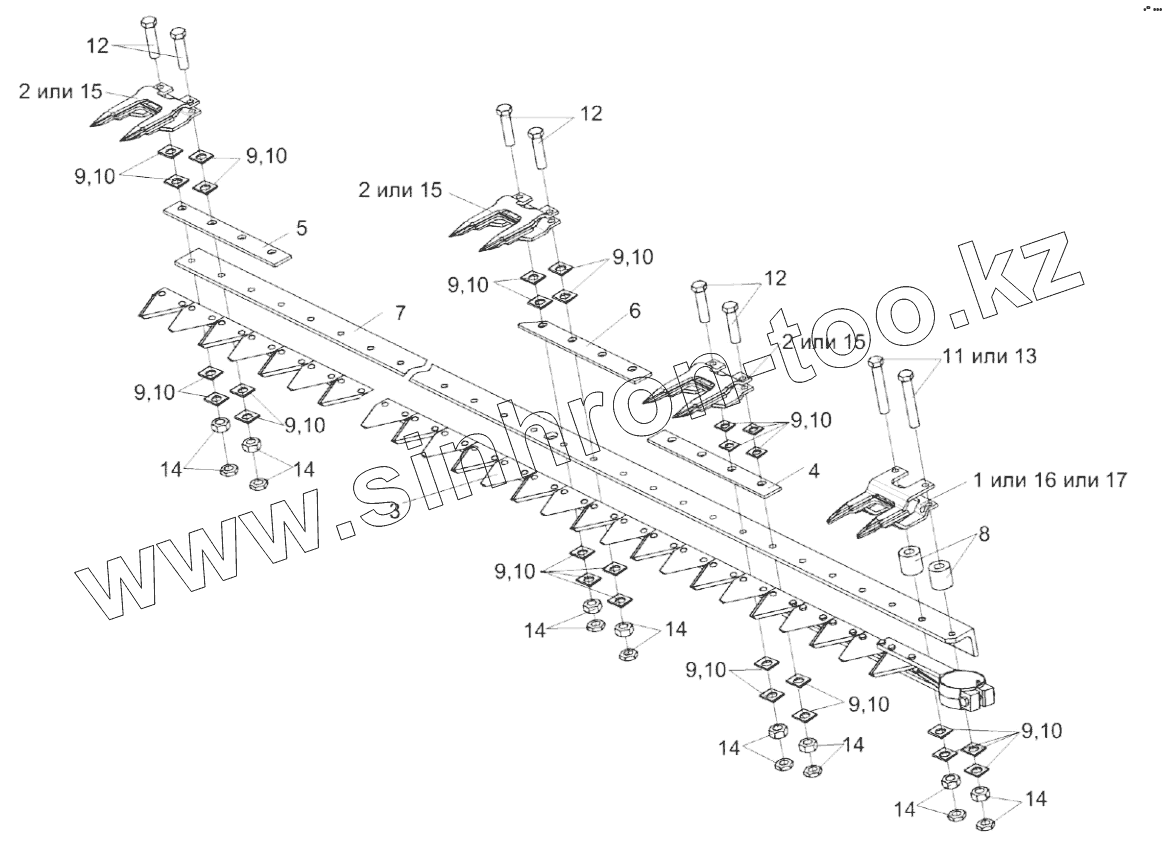

Каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Аппарат режущий КЗК-9-1507000В-01
КЗК-9-1507070
КЗК-9-1507080
КЗК-9-1507000В-01
1
2
2
2
3
4
5
6
7
7
8
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
12
12
12
13
14
14
14
14
14
14
14
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1507070 | КЗК-9-1507070 | Палец направляющий сдвоенный | |
| КЗК-9-1507080 | КЗК-9-1507080 | Палец сдвоенный | |
| КЗК-9-1507000В-01 | КЗК-9-1507000В-01 | Аппарат режущий | |
| 1 | ПЗЛ 1507050 | Палец направляющий | |
| 2 | ПЗЛ 1507060 | Палец сдвоенный или | |
| 3 | КЗК-9-1507050 | Нож | |
| 4 | КЗР 1507401 | Пластина трения | |
| 5 | КЗР 1507401-01 | Пластина трения | |
| 6 | КЗР 1507412 | Пластина трения | |
| 7 | КЗК-9-1507701Б | Брус пальцевый | |
| 7 | КЗК-9-1507030 | Брус пальцевый | |
| 8 | КЗР 1507801 | Втулка | |
| 9 | КСЛ 0201442А | Прокладка регулировочная | |
| 10 | МКС 0506506 | Прокладка | |
| 11 | Болт М10-6eх40 – 7796 | Болт | |
| 12 | Болт М10-6ех45 – 7796 | Болт М10-6ех45 – 7796 | |
| 13 | Болт М10-6eх60 – 7796 | Болт | |
| 14 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 | |
| 15 | 12MDW 003781532-М.1.0340-410 100 001 №42607174 | Палец сдвоенный | |
| 16 | БРПК 762315.013-01 | Палец крайний | |
| 17 | 12 MDW 003781540-М.1.0578-410 300 041 | Палец направляющий сдвоенный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
