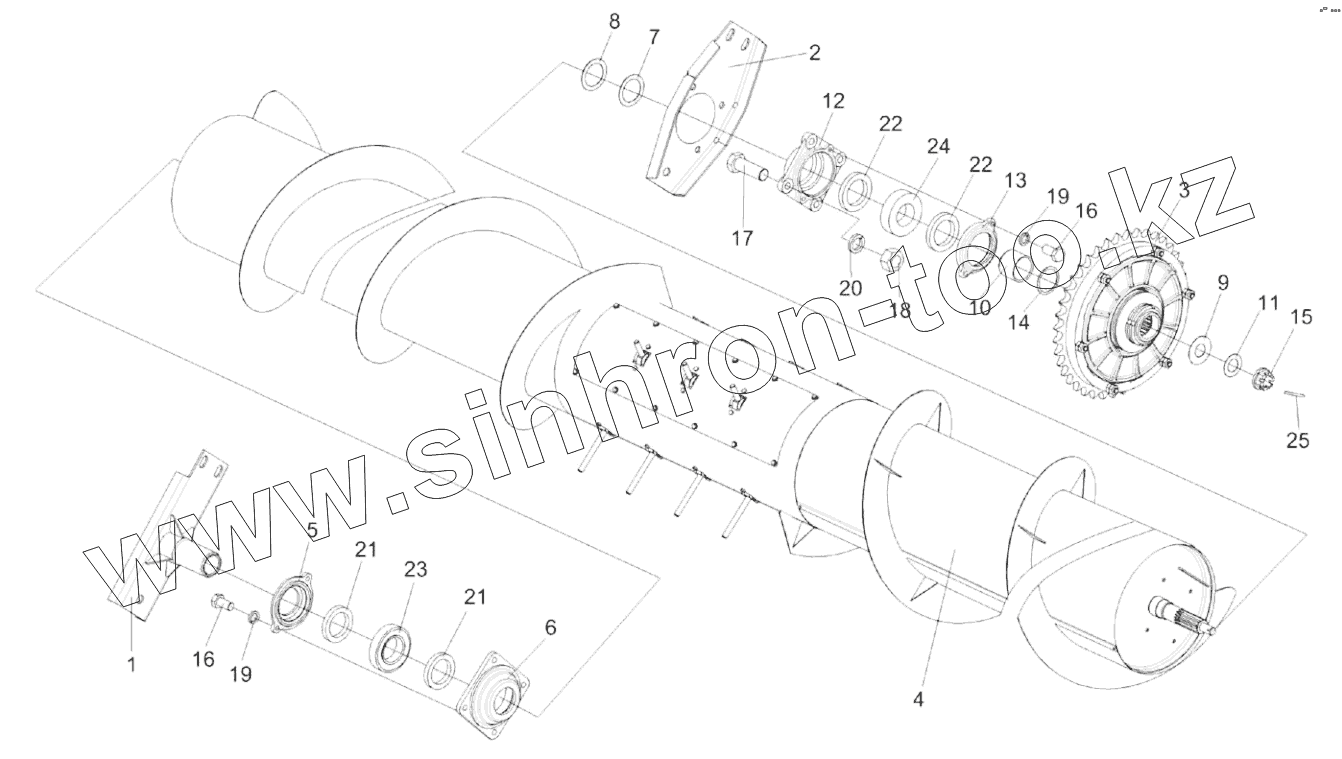

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-7. Установка шнека КЗК-12-1502000А-01
КЗР 1502110
КЗР 1502160
КЗР 1500010Б-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1502110 | КЗР 1502110 | Опора | |
| КЗР 1502160 | КЗР 1502160 | Корпус | |
| КЗР 1500010Б-24 | КЗР 1500010Б-24 | Жатка для зерновых культур | |
| 1 | КЗР 1502050 | Опора | |
| 2 | КЗР 1502120 | Кронштейн | |
| 3 | КГС 0202100-02 | Муфта предохранительная | |
| 4 | КЗК-12-1502000А-01 | Шнек | |
| 5 | КЗР 1502103 | Крышка | |
| 6 | КЗР 1502104 | Корпус | |
| 7 | КЗР 1524401-01 | Шайба | |
| 8 | КЗР 1524401-02 | Шайба | |
| 9 | КЗР 0101408Б | Шайба | |
| 10 | КЗК-12-1502804 | Втулка | |
| 11 | КИС 0100406 | Прокладка | |
| 12 | МКС 0502107 | Корпус | |
| 13 | МКС 0502108 | Крышка | |
| 14 | МКС 0504401 | Прокладка | |
| 15 | МКС 0516615 | Гайка | |
| 16 | Болт М8-6ех20 – 7796 | Болт М8-6ех20 – 7796 | |
| 17 | Болт М12-6ех35 – 7796 | Болт М12-6ех35–7796 | |
| 18 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 | |
| 19 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 | |
| 20 | Шайба 12Т 65Г – 6402 | Шайба 12Т 65Г – 6402 | |
| 21 | Манжета 1.2-50х70-1 – 8752 | Манжета | |
| 22 | Манжета 1.2-52х75-1 – 8752 | Манжета | |
| 23 | Подшипник 1210 – 28428 | Подшипник | |
| 24 | Подшипник 1509 – 28428 | Подшипник | |
| 25 | Шплинт 5х45 – 397 | Шплинт 5х45 – 397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
