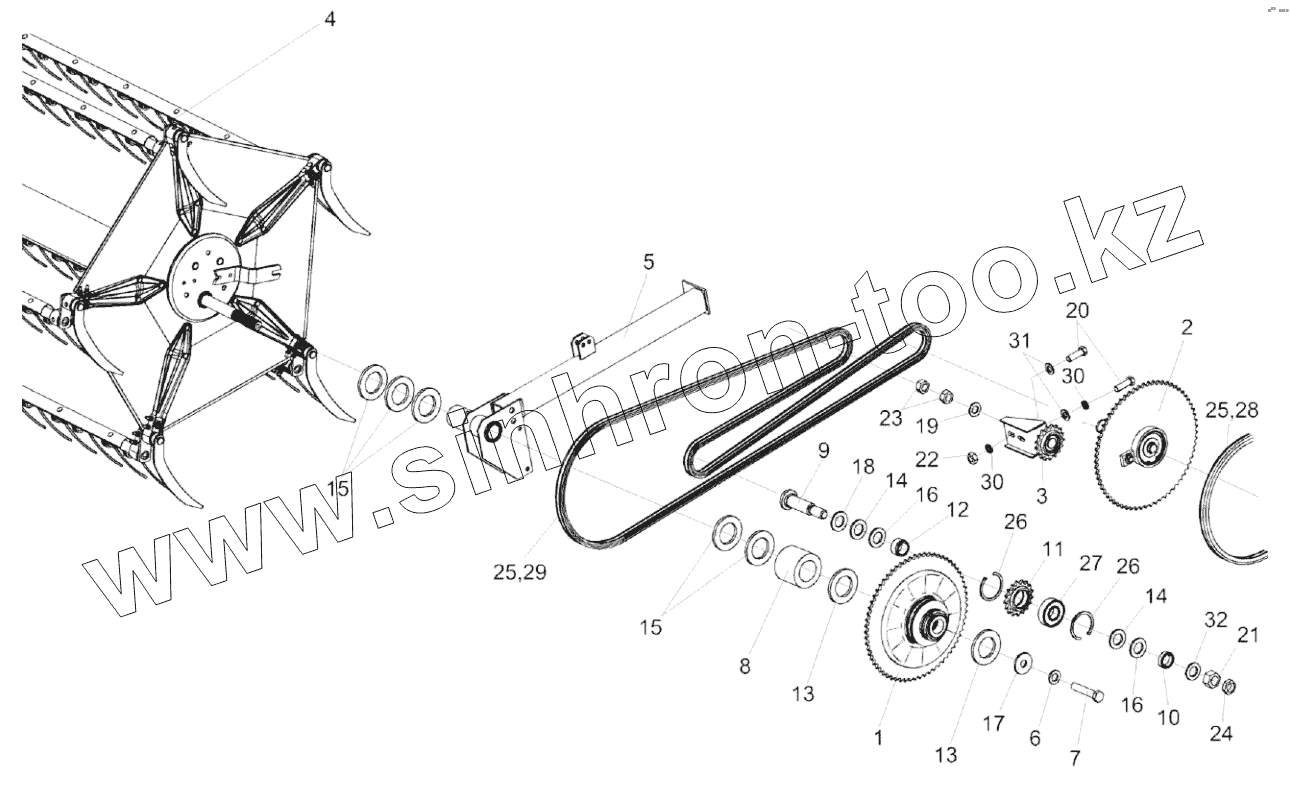

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-7. Привод мотовила КЗК-12-1573010
КЗР 1510020
КЗР 1500010Б-24
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
26
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1510020 | КЗР 1510020 | Звездочка | |
| КЗР 1500010Б-24 | КЗР 1500010Б-24 | Жатка для зерновых культур | |
| 1 | КЗР 1503140А | Муфта фрикционная | |
| 2 | КЗР 1504100 | Муфта обгонная | |
| 3 | КЗР 1510000 | Устройство обводное | |
| 4 | КЗК-12-1573010 | Мотовило | |
| 5 | КЗР 1573080-01 | Направляющая | |
| 6 | КЗР 0312411-01 | Шайба пружинная | |
| 7 | КЗР 0350606А | Болт | |
| 8 | КЗР 1500806 | Втулка | |
| 9 | КЗР 1508602 | Ось | |
| 10 | КЗР 1508808 | Втулка | |
| 11 | КЗР 1510601 | Звездочка | |
| 12 | КЗР 1510801-01 | Втулка | |
| 13 | КИС 0114419 | Кольцо | |
| 14 | КИС 0208406А | Шайба | |
| 15 | КИС 0600419 | Шайба | |
| 16 | КИС 0614404А | Шайба | |
| 17 | КПР 6104401 | Шайба | |
| 18 | КСН 0100636-01 | Шайба | |
| 19 | ПКК 0100449А | Шайба | |
| 20 | Болт М10-6ех30 – 7796 | Болт М10-6ех30 – 7796 | |
| 21 | Гайка М16-6G – 2526 | Гайка М16-6G – 2526 | |
| 22 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 | |
| 23 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 | |
| 24 | Гайка М16-6G – 5915 | Гайка М16-6G – 5915 | |
| 25 | Звено С-ПР-15,875-23 – 13568 | Звено | |
| 26 | Кольцо В47 – 13941 | Кольцо В47 – 13941 | |
| 26 | Кольцо В47 – 13943 | Кольцо В47 – 13943 | |
| 27 | Подшипник 180204 – 8882 | Подшипник | |
| 28 | ЦЕП 0001009 | Цепь | |
| 29 | ЦЕП 0001018 | Цепь | |
| 30 | Шайба 10Т 65Г – 6402 | Шайба 10Т 65Г – 6402 | |
| 31 | Шайба С.10х3.01 – 11371 | Шайба | |
| 32 | Шайба С.16.01 – 11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
