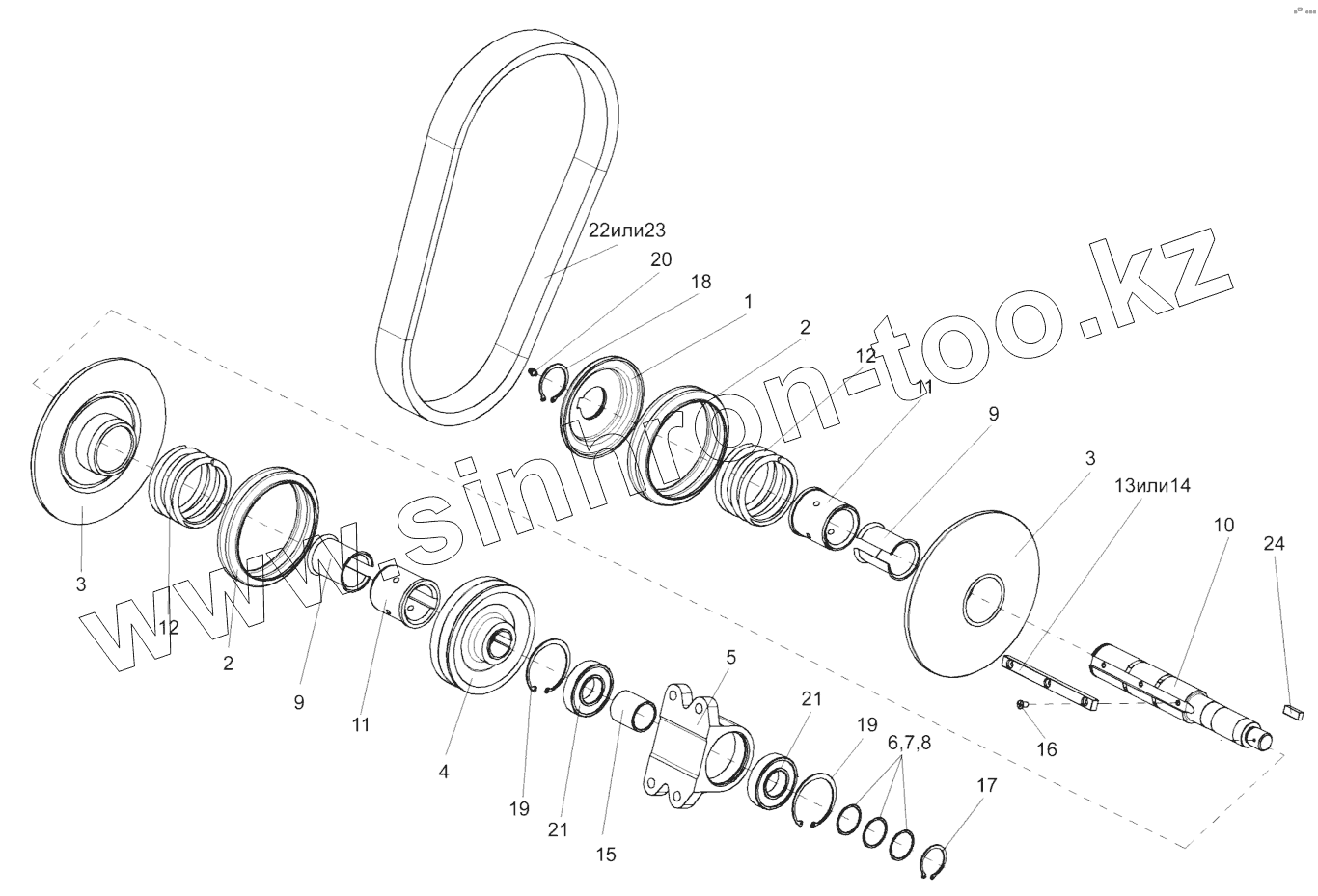

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Вариатор КЗР 1514200А
КЗР 1514240
КЗР 1514250
КЗР 1514200А
1
2
2
3
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1514240 | КЗР 1514240 | Диск | |
| КЗР 1514250 | КЗР 1514250 | Втулка | |
| КЗР 1514200А | КЗР 1514200А | Вариатор | |
| 1 | КЗР 1514230 | Упор | |
| 2 | КЗР 1504002 | Кожух | |
| 3 | КЗР 1514203 | Диск | |
| 4 | КЗР 1514204 | Шкив | |
| 5 | КЗР 1514205-01 | Корпус | |
| 6 | КЗР 1514505 | Прокладка | |
| 7 | КЗР 1514505-01 | Прокладка | |
| 8 | КЗР 1514505-02 | Прокладка | |
| 9 | КЗР 1514407 | Втулка | |
| 10 | КЗР 1514609А | Вал | |
| 11 | КЗР 1514612 | Втулка | |
| 12 | КЗР 1514622 | Пружина | |
| 13 | КЗР 1514628 | Шпонка | |
| 14 | КЗР 1514628-01 | Шпонка | |
| 15 | КЗР 1514808А | Втулка | |
| 16 | Винт В2.М6-6ех12-17475 | Винт | |
| 17 | Кольцо В35-13942 | Кольцо В35-13942 | |
| 18 | Кольцо В45-13942 | Кольцо В45-13942 | |
| 19 | Кольцо В72-13943 | Кольцо В72-13943 | |
| 20 | Масленка 1.2-19853 | Масленка 1.2-19853 | |
| 21 | Подшипник 180207-8882 | Подшипник 180207-8882 | |
| 22 | Ремень SVX 52x16x1250 Li 300 | Ремень | |
| 23 | Ремень 52x16x1250 Li 300 | Ремень | |
| 24 | Шпонка 2-10х8х28-23360 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
