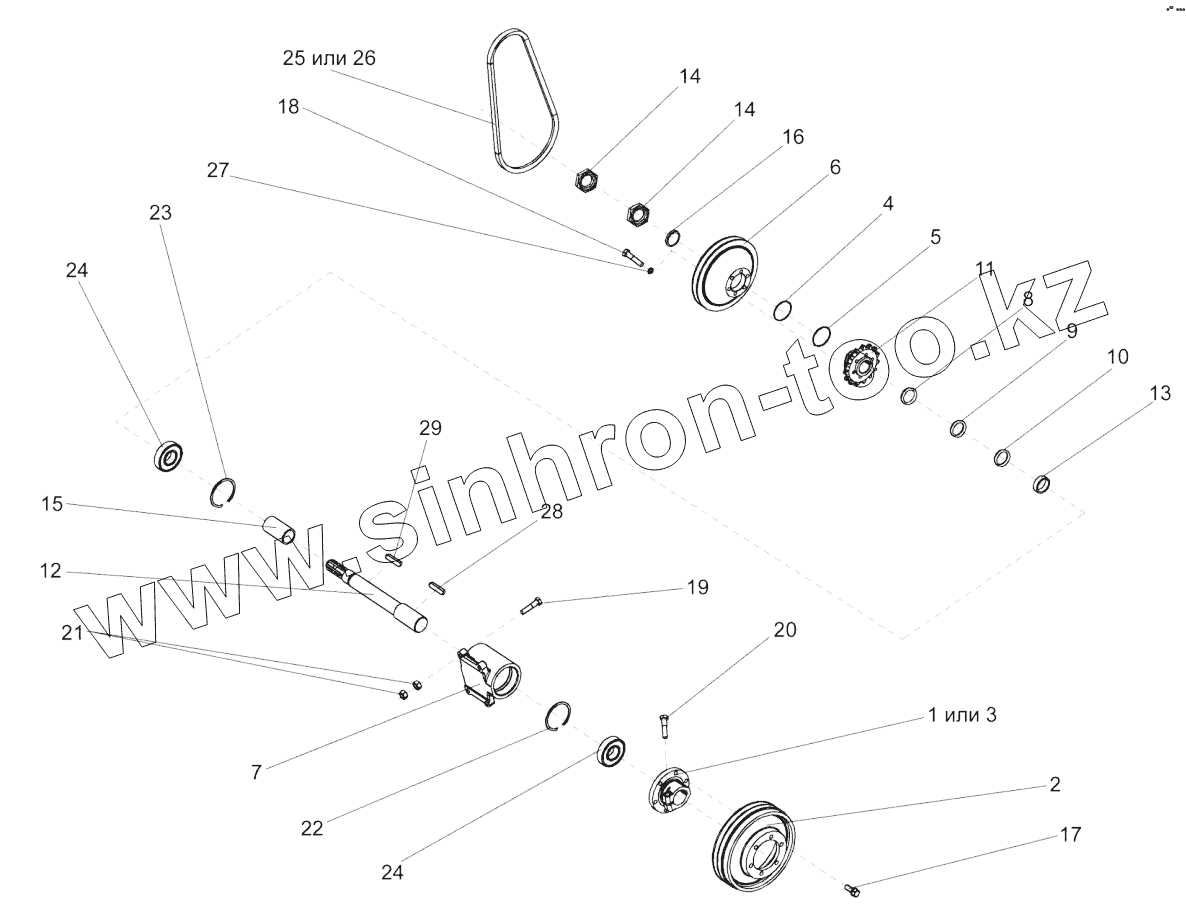

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Установка контрпривода КЗР 1524000Б
КЗР 1524020
КЗР 1524000Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1524020 | КЗР 1524020 | Шкив | |
| КЗР 1524000Б | КЗР 1524000Б | Контрпривод | |
| 1 | КЗР 1524030 | Ступица | |
| 2 | КЗР 1524103 | Шкив | |
| 3 | КЗР 1524301 | Ступица | |
| 4 | КЗР 1500405 | Прокладка регулировочная | |
| 5 | КЗР 1500405-01 | Прокладка регулировочная | |
| 6 | КЗР 1524201 | Шкив | |
| 7 | КЗР 1524202 | Корпус | |
| 8 | КЗР 1524401 | Шайба | |
| 9 | КЗР 1524401-01 | Шайба | |
| 10 | КЗР 1524401-02 | Шайба | |
| 11 | КЗР 1524601 | Звездочка | |
| 12 | КЗР 1524602А | Вал | |
| 13 | КЗР 1524604 | Втулка | |
| 14 | КЗР 1524605 | Гайка | |
| 15 | КЗР 1524801 | Втулка | |
| 16 | КИС 0114519-02 | Кольцо регулировочное | |
| 17 | КПТ 0100612А | Болт | |
| 18 | Болт М10-6ех45-7796 | Болт М10-6ех45-7796 | |
| 19 | Болт М12-6ех50-7796 | Болт М12-6ех50-7796 | |
| 20 | Болт М12-6ех55-7796 | Болт М12-6ех55-7796 | |
| 21 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 22 | Кольцо В90-13941 | Кольцо В90-13941 | |
| 23 | Кольцо В90-13943 | Кольцо | |
| 24 | Подшипник 180308С17-8882 | Подшипник | |
| 25 | Ремень SPB 1250 Ld | Ремень | |
| 26 | Ремень SPB 1250 | Ремень | |
| 27 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 | |
| 28 | Шпонка 2-14х9х70-23360 | Шпонка | |
| 29 | Шпонка 2-12х8х56-23360 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
