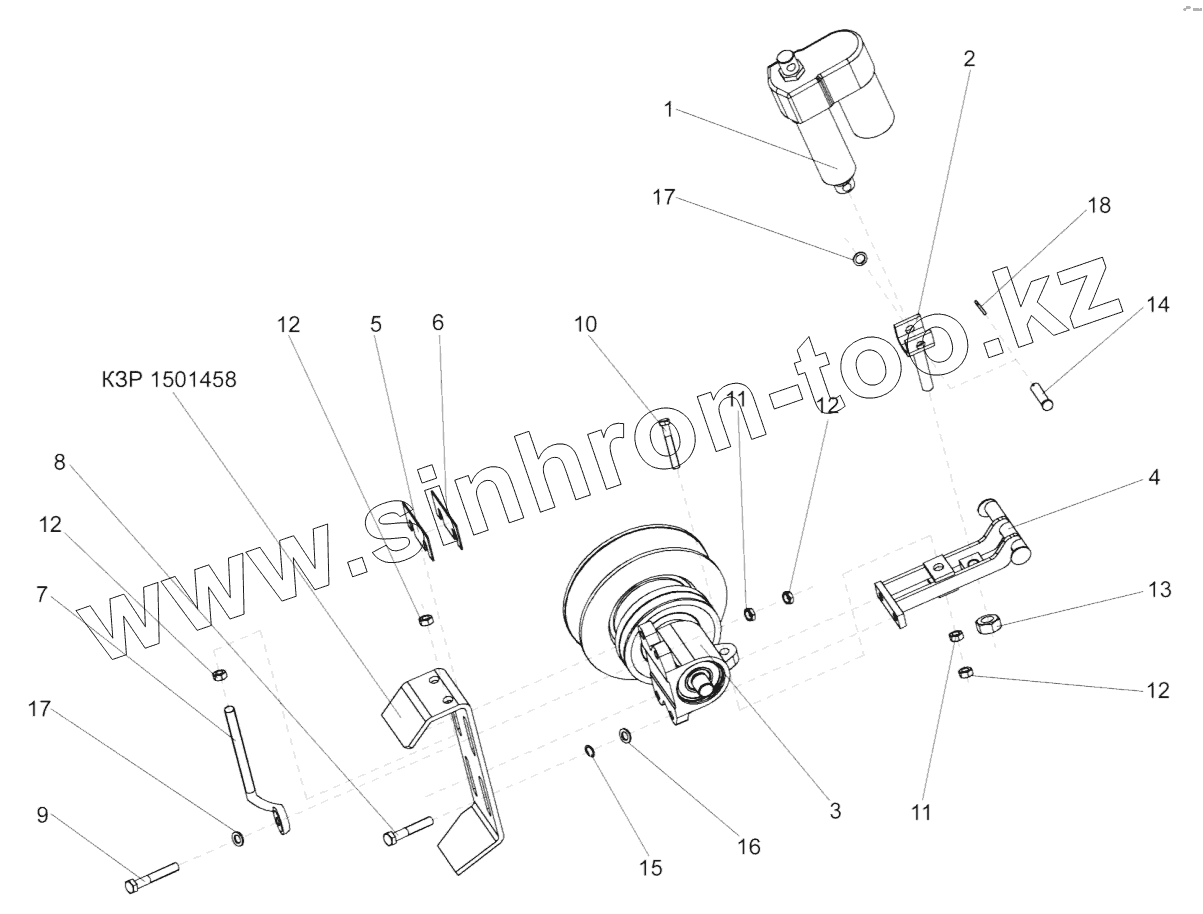

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Установка электромеханизма КЗР 0700390-01

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

12

12

12

13

14

15

16

17

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КЗР 0700390-01		Электромеханизм
2	КЗР 1504070		Винт
3	КЗР 1514200А		Вариатор
4	КЗР 1514270A-01		Кронштейн
5	КЗР 1500404-03		Прокладка регулировочная
6	КЗР 1500404-04		Прокладка регулировочная
7	КЗК 1770601		Винт
8	Болт М12-6ех50-7796		Болт М12-6ех50-7796
9	Болт М12-6ех55-7796		Болт М12-6ех55-7796
10	Болт М12-6ех80-7796		Болт
11	Гайка М12-6G-2526		Гайка М12-6G-2526
12	Гайка М12-6G-5915		Гайка М12-6G-5915
13	Гайка М 16х1,5-6G-5915		Гайка
14	Ось 6-12b12х60-9650		Ось
15	Шайба 12Т 65Г-6402		Шайба 12Т 65Г-6402
16	Шайба А.12.01-6958		Шайба А.12.01-6958
17	Шайба С.12.01-11371		Шайба С.12.01-11371
18	Шплинт 3,2х20-397		Шплинт 3,2х20-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
