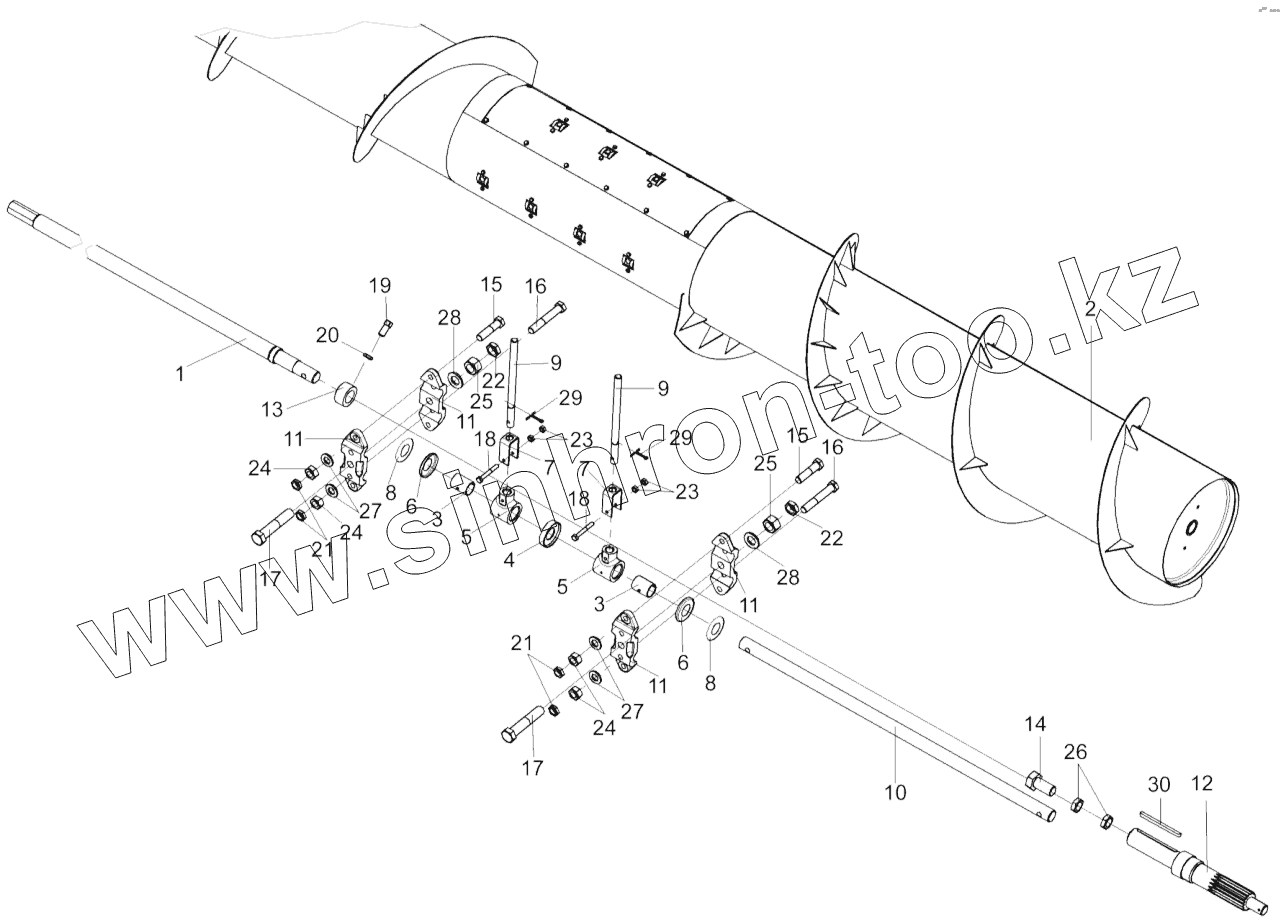

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Шнек КЗК-12-1502000-01
КЗК-12-1502000-01
КЗК-12-1502000-01
КЗК-12-1502000-01
КЗК-12-1502000-01
1
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
11
11
11
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
23
24
24
24
25
25
26
27
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1502000-01 | КЗК-12-1502000-01 | Шнек | |
| 1 | КЗР 1502040-21 | Ось | |
| 2 | КЗР 1502140-21 | Шнек | |
| 3 | КЗР 1502002 | Втулка | |
| 4 | КЗР 1502004 | Втулка | |
| 5 | КЗР 1502101 | Втулка | |
| 6 | КЗР 1502401 | Крышка | |
| 7 | КЗР 1502427 | Кронштейн | |
| 8 | КЗР 1502502 | Шайба | |
| 9 | КЗР 1502601 | Палец | |
| 10 | КЗР 1502602 | Ось | |
| 11 | КЗР 1502603 | Подвеска | |
| 12 | КЗК-12-1502607 | Вал | |
| 13 | КЗР 1502807-01 | Втулка | |
| 14 | КИС 0600609 | Болт | |
| 15 | Болт М12-6ех50-7796 | Болт М12-6ех50-7796 | |
| 16 | Болт М12-6ех75-7796 | Болт | |
| 17 | Болт М16-6ех80-7796 | Болт М16-6ех80-7796 | |
| 18 | Болт М6-6ех45-7798 | Болт | |
| 19 | Винт ВМ-6Gх30-1485 | Винт | |
| 20 | Гайка М10-6G-2526 | Гайка М10-6G-2526 | |
| 21 | Гайка М12-6G-2526 | Гайка М12-6G-2526 | |
| 22 | Гайка М16-6G-2526 | Гайка М16-6G-2526 | |
| 23 | Гайка М6-6G-5915 | Гайка М6-6G-5915 | |
| 24 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 25 | Гайка М14-6G-5915 | Гайка М14-6G-5915 | |
| 26 | Гайка М16-6G-5915 | Гайка М16-6G-5915 | |
| 27 | Шайба С12.01-11371 | Шайба | |
| 28 | Шайба С16.01-11371 | Шайба | |
| 29 | Шплинт 3,2х25-397 | Шплинт 3,2х25-397 | |
| 30 | Шпонка 12х8х110-23360 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
