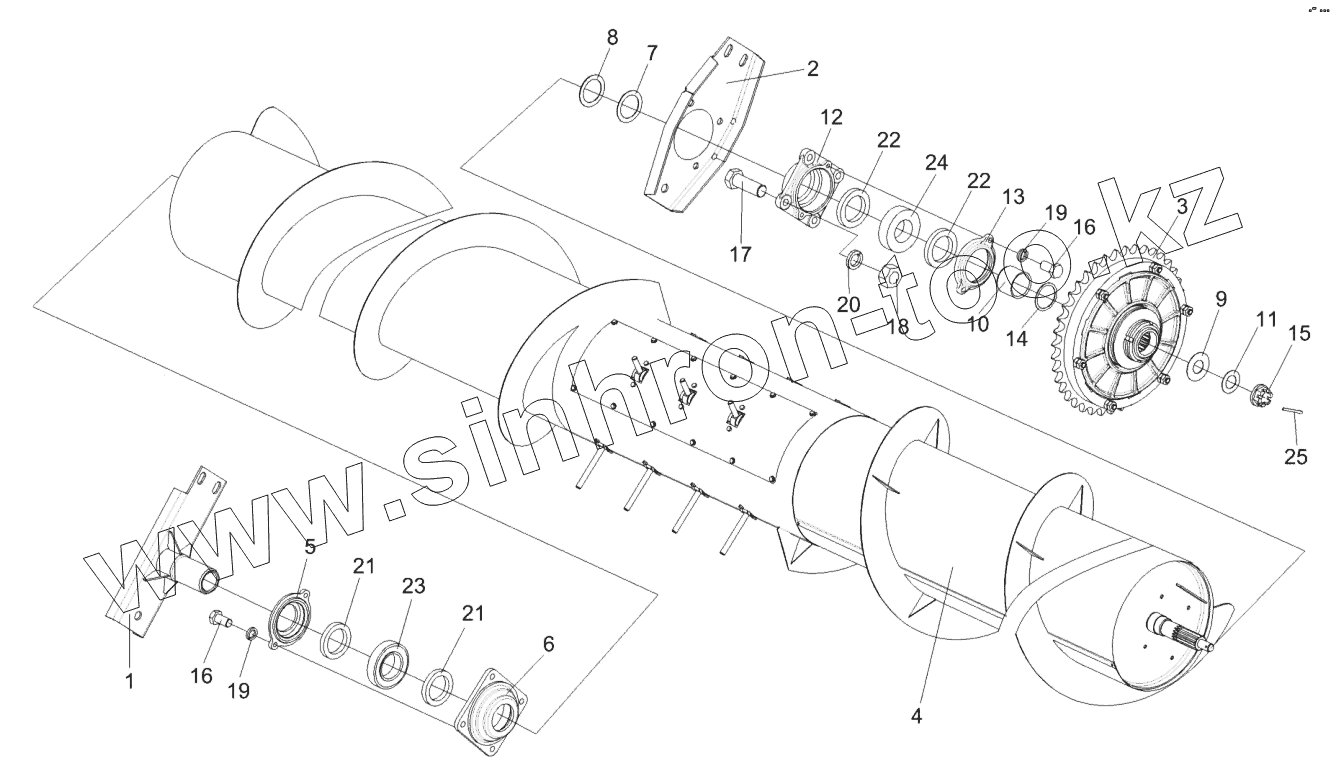

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Установка шнека КЗК-12-1502000-01

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

19

20

21

21

22

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗР1502160	КЗР1502160		Корпус
КЗР1502110	КЗР1502110		Опора
1	КЗР1502050		Опора
2	КЗР1502120		Кронштейн
3	КГС0202100-02		Муфта предохранительная
4	КЗК-12-1502000-01		Шнек
5	КЗР1502103		Крышка
6	КЗР1502104		Корпус
7	КЗР1524401-01		Шайба
8	КЗР1524401-02		Шайба
9	КЗР0101408Б		Шайба
10	КЗК-12-1502804		Втулка
11	КИС0100406		Прокладка
12	МКС0502107		Корпус
13	МКС0502108		Крышка
14	МКС0504401		Прокладка
15	МКС0516615		Гайка
16	БолтМ8-6gx20-7796		Болт М8-6gx20-7796
17	БолтМ12-6gx35-7796		Болт М12-6gx35-7796
18	ГайкаМ12-6g-5915		Гайка М12-6g-5915
19	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
20	Шайба12Т.65Г-6402		Шайба 12Т.65Г-6402
21	Манжета1.2-50х70-1-8752		Манжета 1.2-50х70-1-8752
22	Манжета1.2-52х75-1-8752		Манжета 1.2-52х75-1 - 8752
23	1210-28428		Подшипник 1210-28428
24	1509-28428		Подшипник 1509-28428
25	Шплинт5х45-397		Шплинт 5х45-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
