Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Установка электромеханизма КЗР 0700390-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
13
14
15
16
17
17
18

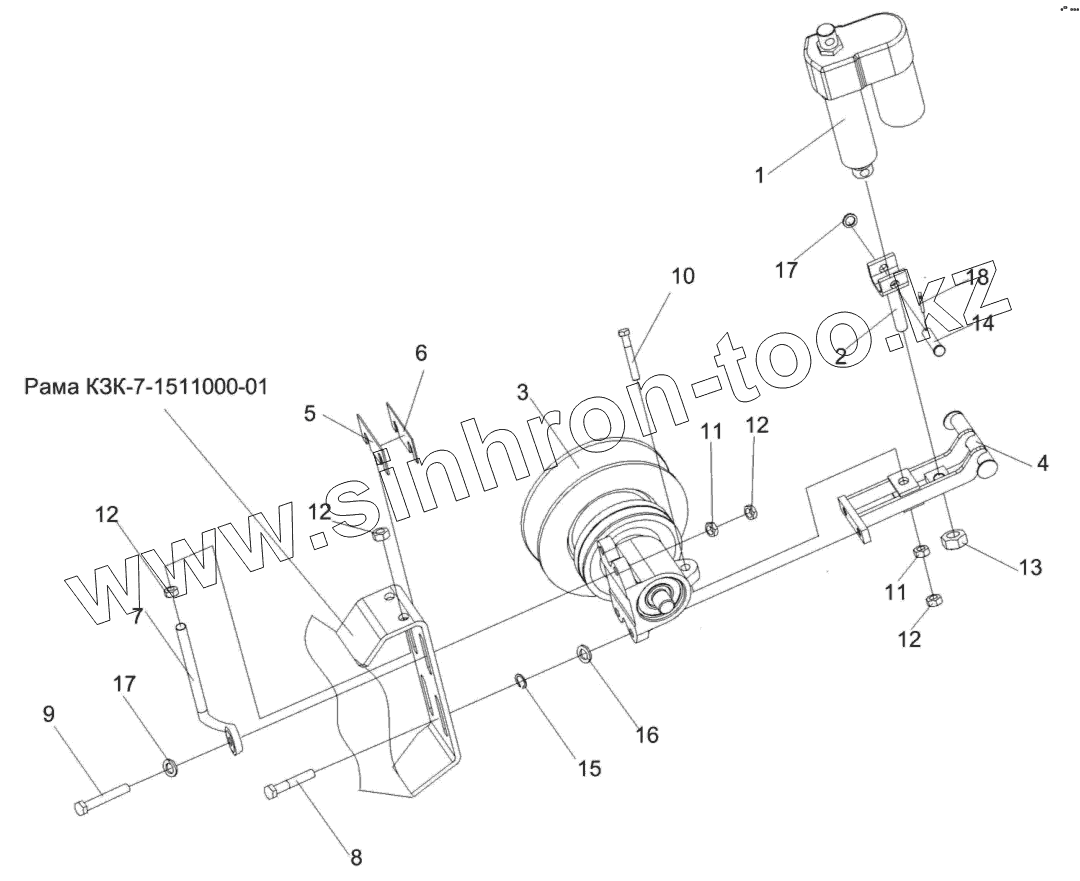

Позиция на иллюстрации Заводской номер детали Название детали
1 КЗР0700390-01 Электромеханизм
2 КЗР1504070 Винт
3 КЗР1514200 Вариатор
4 КЗР1514270-01 Кронштейн
5 КЗР1500404-03 Прокладка регулировочная
6 КЗР1500404-04 Прокладка регулировочная
7 КЗК1770601 Винт
8 БолтМ12-6gx50-7796 Болт М12-6gx50-7796
9 БолтМ12-6gx55-7796 Болт М12-6gx55-7796
10 БолтМ12-6gx80-7796 Болт М12-6gx80-7796
11 ГайкаМ12-6g-2526 Гайка М12-6g-2526
12 ГайкаМ12-6g-5915 Гайка М12-6g-5915
13 ГайкаМ16х1,5-6g-5915 Гайка М 16х1,5-6g-5915
14 Ось6-12b12х60-9650 Ось 6-12 b12х60-9650
15 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
16 ШайбаА12.01-6958 Шайба А12.01-6958
17 ШайбаС.12.01-11371 Шайба С.12.01-11371
18 Шплинт3,2х20-397 Шплинт 3,2х20-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
