Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Установка башмаков КЗР 1516200 и КЗР 1500416

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

10

10

10

10

11

12

12

12

12

13

13

13

13

13

14

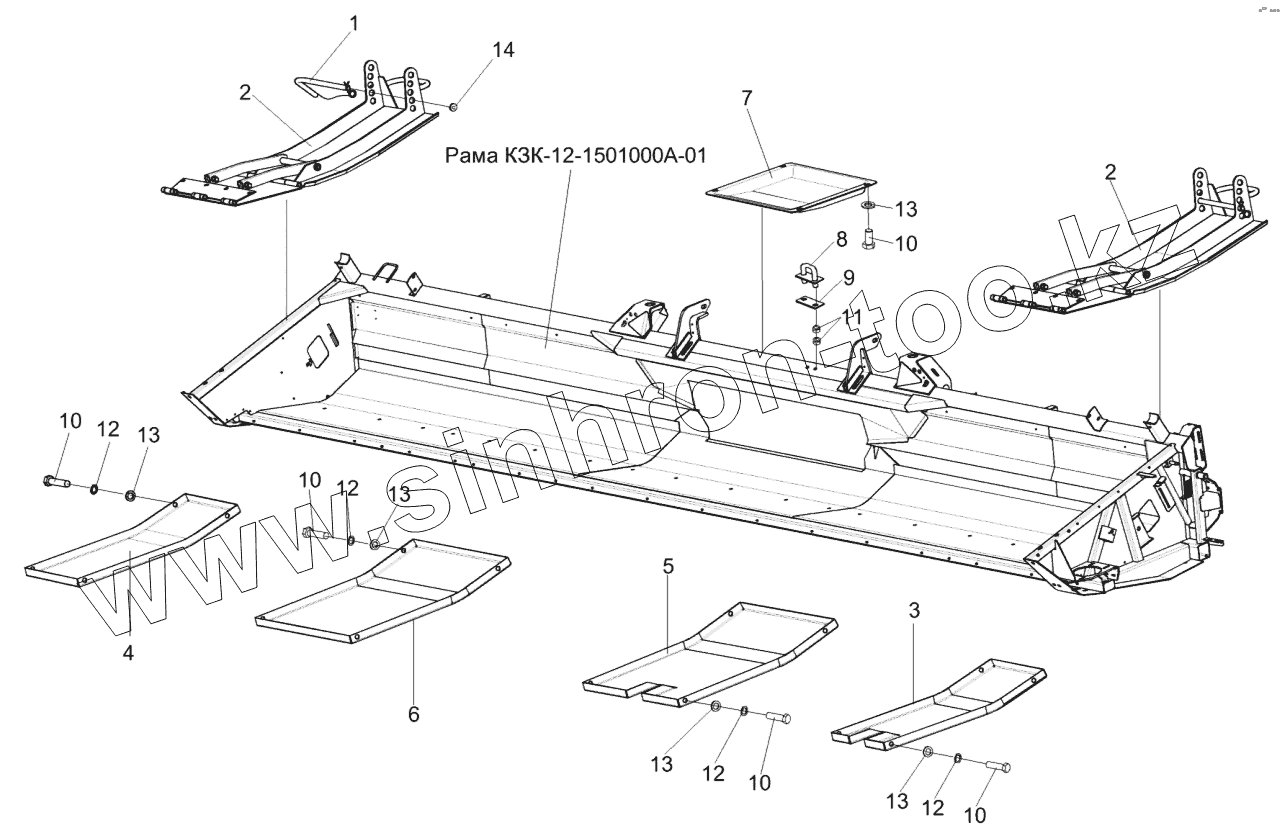

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КЗР1516050		Фиксатор
2	КЗР1516200		Башмак
3	КЗР1522000-03		Поддон
4	КЗР1522000А-21		Поддон
5	КЗР1522010-03		Поддон
6	КЗР1522010А-21		Поддон
7	КЗР1500416		Башмак
8	КЗК-12-1500020		Скоба
9	КПР6201512		Пластина
10	БолтМ12-6gx25-7796		Болт М12-6gx25-7796
11	ГайкаМ16-6g-5915		Гайка М16-6g-5915
12	Шайба12Т.65Г-6402		Шайба 12Т.65Г-6402
13	ШайбаА12.01-6958		Шайба А12.01-6958
14	ШайбаС.20.01-11371		Шайба С.20.01-11371

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
