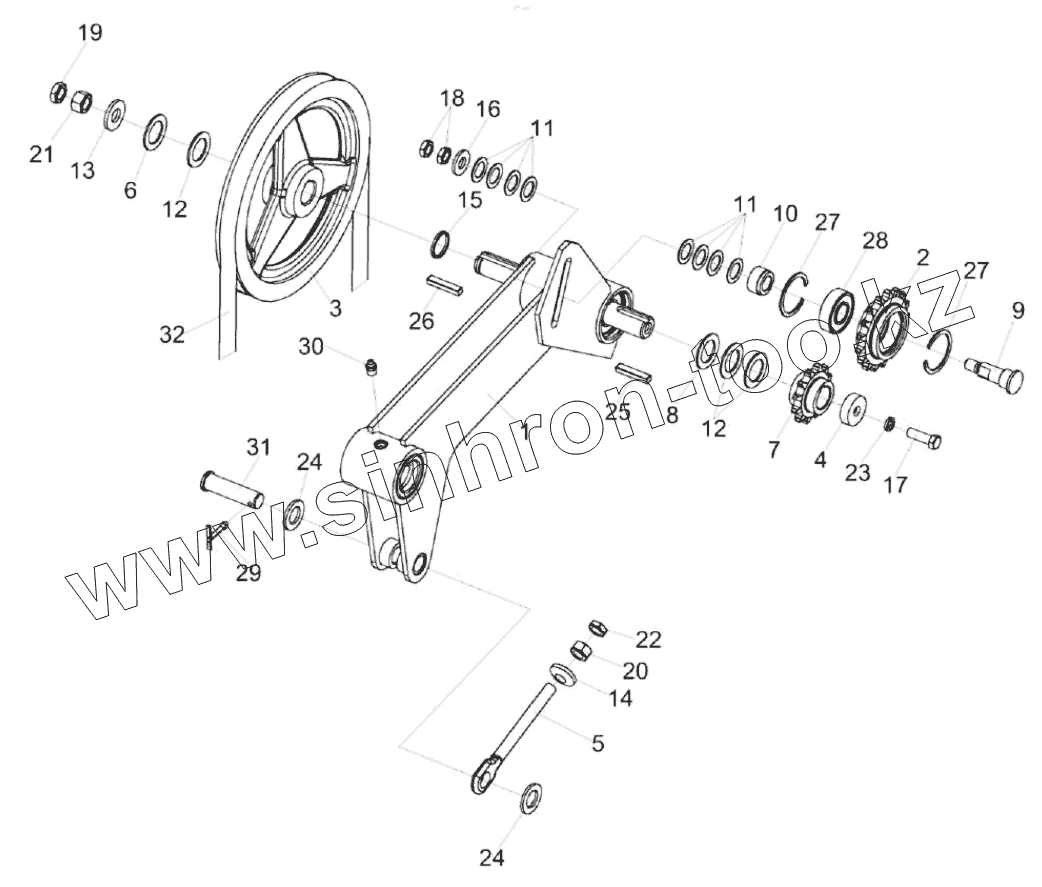

Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2. Установка рычага КЗК-5-1500200А

Тип техники

Марка

Модель

Схема

КЗР 1510020

1

2

3

4

5

6

7

8

9

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

27

27

27

27

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗР 1510020	КЗР 1510020		Звездочка
1	КЗК-5-1500200А		Рычаг
2	КЗР 1510601		Звездочка
3	КЗК-5-1500101		Шкив
4	КЗК-5-1500601		Втулка
5	КЗР 0202673		Зацеп
6	КЗР 1500425		Кольцо
7	КЗР 1504612		Звездочка
8	КЗР 1504627		Шайба
9	КЗР1510602		Ось
10	КЗР 1510801		Втулка
11	КИС 0103485		Шайба
12	КИС 0105438		Шайба регулировочная
13	КЗР1504633		Шайба
14	КПР 6100605		Шайба
15	КЗР1504635		Шайба
16	ПКК 0100449А		Шайба
17	Болт М10-6eх30 – 7796		Болт
18	Гайка М12-6G – 2526		Гайка
19	Гайка М16-6G – 2526		Гайка М16-6G – 2526
20	Гайка М12-6G – 5915		Гайка М12-6G–5915
21	Гайка М16-6G – 5915		Гайка М16-6G – 5915
22	Гайка М12-6G – 5916		Гайка М12-6G – 5916
23	Шайба 10Т 65Г – 6402		Шайба 10Т 65Г – 6402
24	Шайба C.18.01 – 11371		Шайба
25	Шпонка 2-8х7х28 – 23360		Шпонка
26	Шпонка 2-8х7х40 – 23360		Шпонка
27	Кольцо В 47 – 13941		Кольцо
27	Кольцо В 47 – 13943		Кольцо
28	Подшипник 180204 – 8882		Подшипник
29	Шплинт 5х36 – 397		Шплинт
30	Масленка 1.2.Ц6 – 19853		Масленка 1.2.Ц6 – 19853
31	Ось 6-18 b12х65.10кп.Ц9.хр – 9650		Ось
32	Ремень SPB 1900 Ld		Ремень
