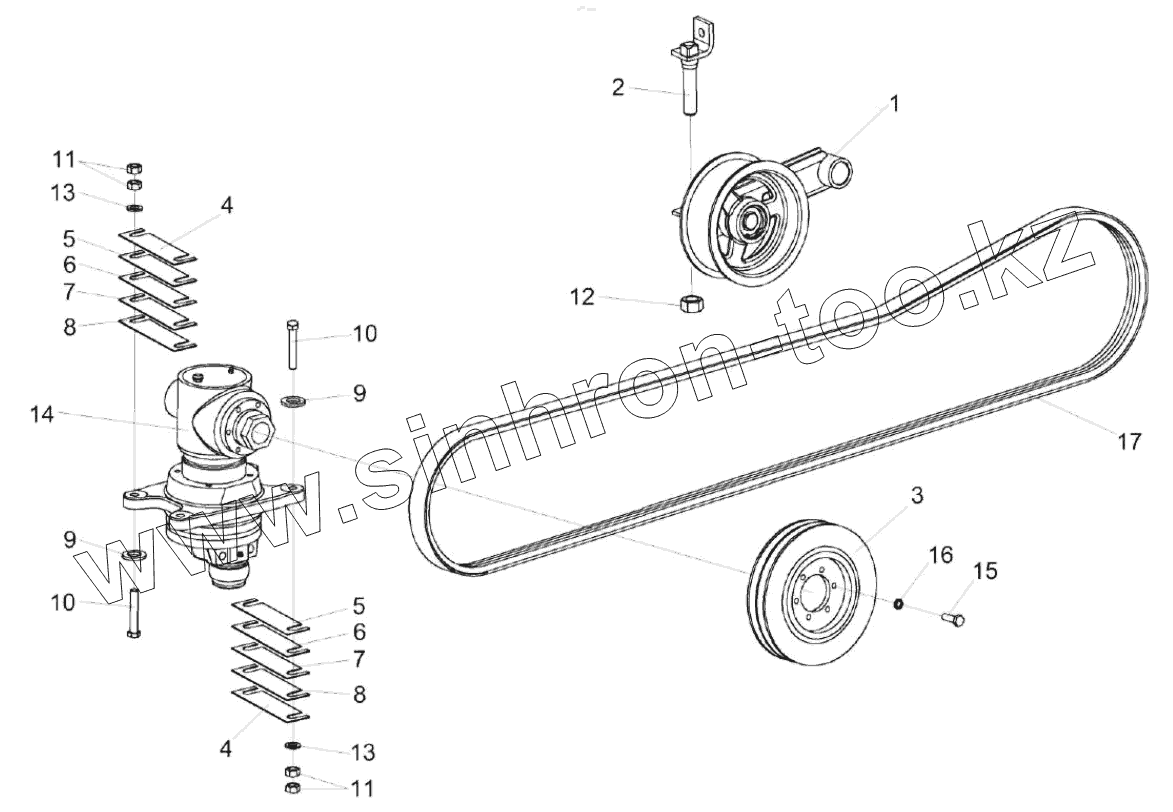

Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2. Привод режущего аппарата КЗР 1507000-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-5-1500010А
КЗК-5-1500010А
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-5-1500010А КЗК-5-1500010А Жатка для зерновых культур
1 КЗР 1512000 Устройство натяжное
2 КЗР 1512030 Стяжка
3 КЗР 1500102А Шкив
4 КЗР 1500404 Прокладка регулировочная
5 КЗР 1500404-01 Прокладка регулировочная
6 КЗР 1500404-02 Прокладка регулировочная
7 КЗР 1500404-03 Прокладка регулировочная
8 КЗР 1500404-04 Прокладка регулировочная
9 КИС 0200409А Шайба
10 Болт М12-6ех70 – 7796 Болт
11 Гайка М12-6G – 5915 Гайка М12-6G–5915
12 Гайка М16-6G – 5915 Гайка М16-6G – 5915
13 Шайба С.12.01 – 11371 Шайба С.12.01 – 11371
14 Передача угловая Передача угловая 85MVv GKF модели "C" без шкива с подшипником головки
15 Болт М8х20-10.9 DIN 933 Болт
16 Шайба пружинная А 8 DIN 127 Шайба пружинная
17 Ремень 2 HB 3212 La Ремень
17 Ремень 2 HB ВР 3212 Ремень
17 Ремень 2 HB 3212 La Ремень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
