Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2. Мотовило КЗК-5-1503010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-5-1503010
КЗК-5-1503010
1
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
13
13
13
13
14
15
15
16
16
16
16
16
16
17
18
18
18
19
19
19
20
20
20
21
21
22
22
22
22
22
22

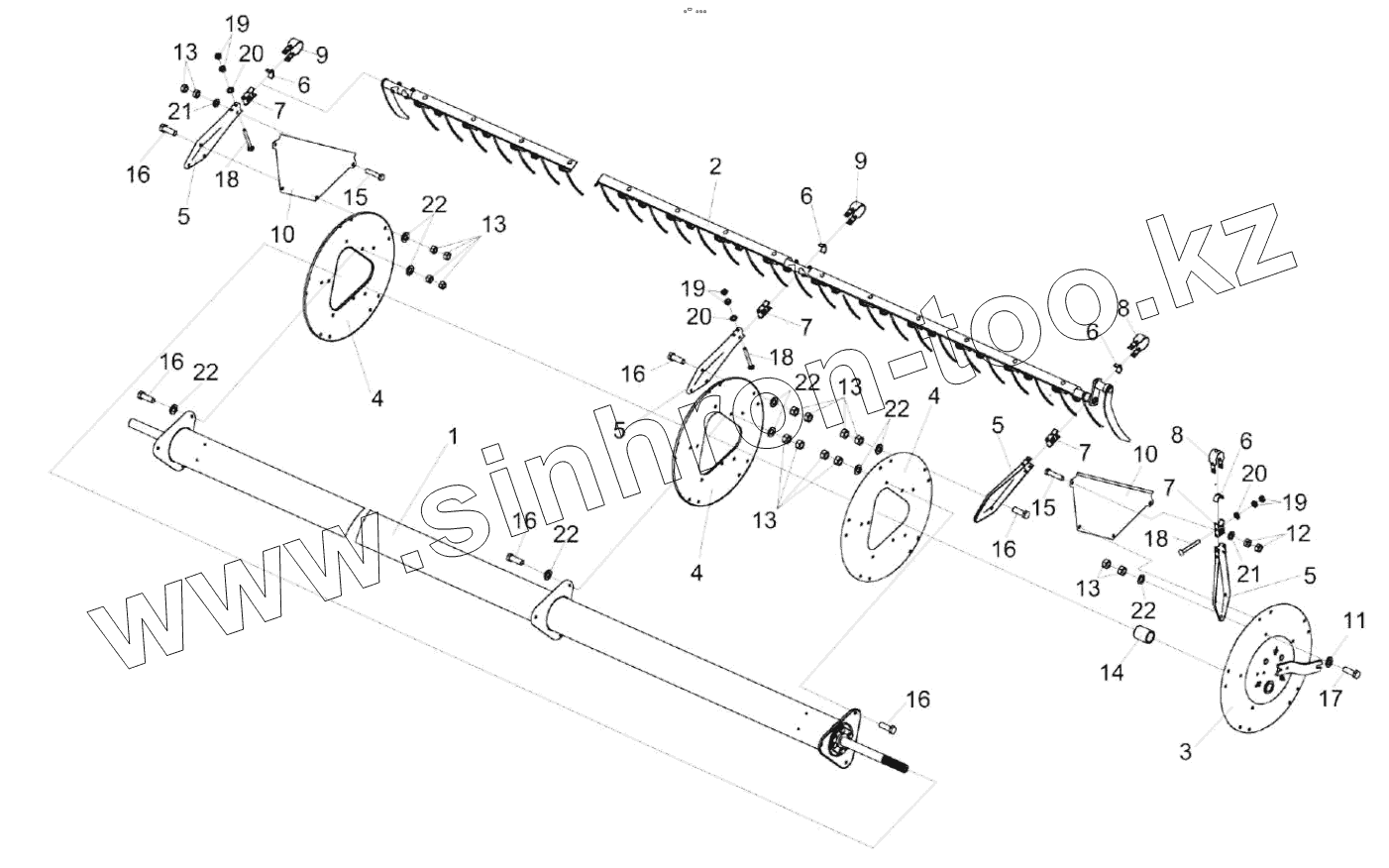

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-5-1503010 КЗК-5-1503010 Мотовило
1 КЗК-5-1503020 Вал мотовила
2 КЗК-5-1503550 Граблина
3 КЗК-12-1573170 Эксцентрик
4 КЗР 0303411 Диск
5 КЗР 0303412 Луч
6 КЗР 1573007 Полуподшипник
7 КЗР 1573008 Полуподшипник
8 КЗР 1573406 Скоба
9 КЗР 1573416 Скоба
10 КЗР 1573447 Сектор
11 КЗР 1573448 Шайба
12 ПКК0200625-01 Гайка самостопорящаяся
13 ПКК0200625-02 Гайка самостопорящаяся
14 КЗ-1-1573814 Втулка
15 Болт М10-6ех35 – 7796 Болт М10-6ех35 – 7796
16 Болт М12-6ех25 – 7796 Болт М12-6ех25 – 7796
17 Болт М12-6ех30 – 7796 Болт М12-6ех30–7796
18 Болт М8-6ех65 – 7802 Болт
19 Гайка М8-8 DIN 980 Арт. 0369 8 Гайка
20 Шайба С.8.01 – 6958 Шайба
21 Шайба С.10.01 – 11371 Шайба С.10.01 – 11371
22 УЭС0100607 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
