Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-1. Мотовило КЗР 1573500-02

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗР 1573500-02
КЗР 1573500-02
КЗР 1573500-02
КЗР 1573500-02
1
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
17
17
17
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
21
21
22
22
23
24
24
24
24
24

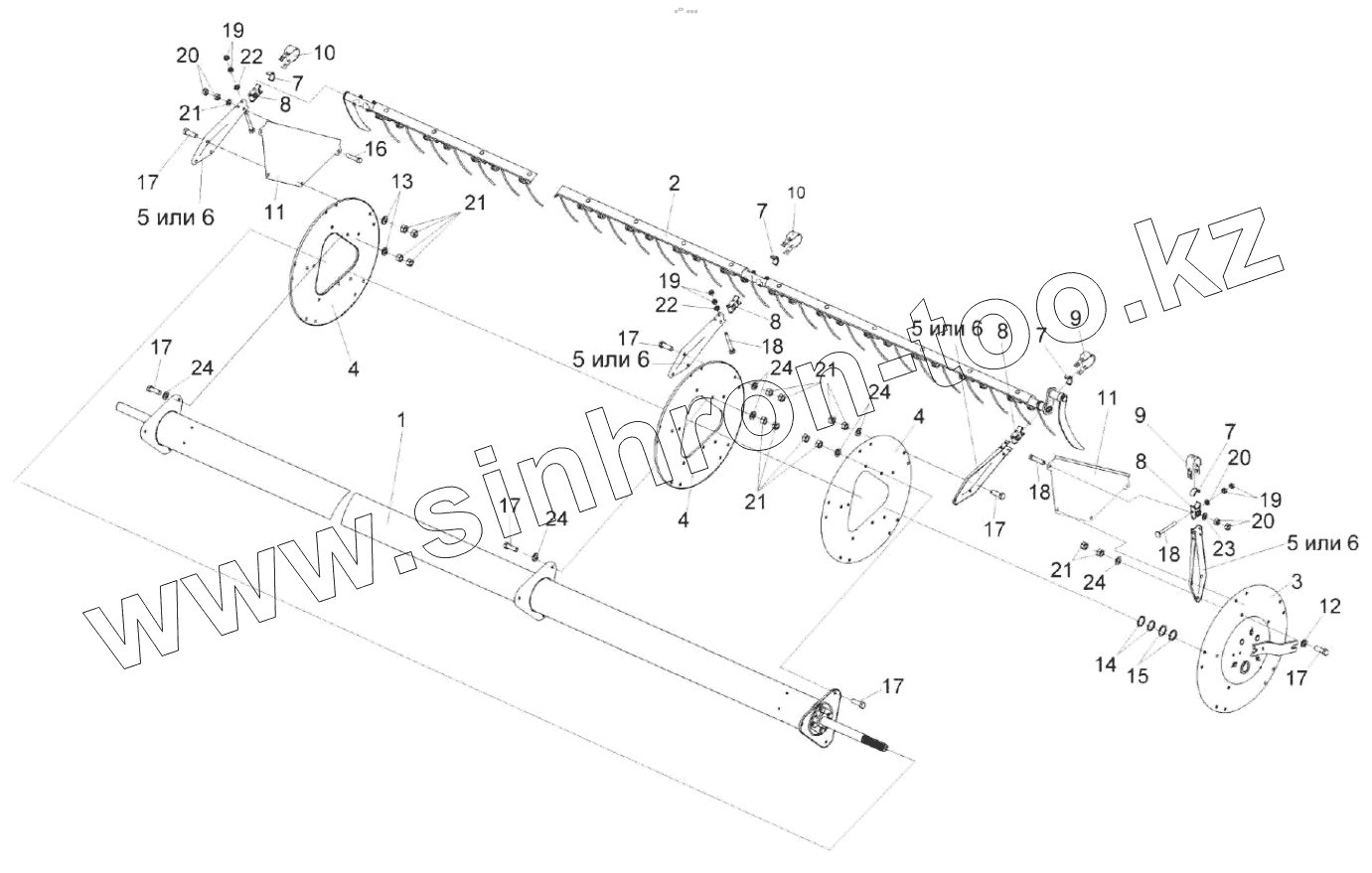

Позиция на иллюстрации Заводской номер детали Название детали
КЗР 1573500-02 КЗР 1573500-02 Мотовило
1 КЗР 1573030-01 Вал мотовила
2 КЗР 1573550-03 Граблина
3 КЗК-12-1573170 Эксцентрик
4 КЗР 0303411 Диск
5 КЗР 0303412 Луч
6 КЗР 0303451 Луч
7 КЗК-1420-1573007 Полуподшипник
8 КЗК-1420-1573008 Полуподшипник
9 КЗР 1573406 Скоба
10 КЗР 1573416 Скоба
11 КЗР 1573447 Сектор
12 КЗР 1573448 Шайба
13 УЭС 0100607 Шайба
14 КИС 0114524 Прокладка
15 КИС 0600419 Шайба
16 Болт М10-6ех40 – 7796 Болт М10-6ех40 – 7796
17 Болт М12-6ех35 – 7796 Болт М12-6ех35–7796
18 Болт М8-6ех65 – 7802 Болт
19 Гайка М8-8 DIN 980 Гайка
20 Гайка М10-8 DIN 980 Гайка
21 Гайка М12-6G – 5915 Гайка М12-6G–5915
22 Шайба С.8.01 – 6958 Шайба
23 Шайба С.10.01 – 11371 Шайба С.10.01 – 11371
24 Шайба С.12.01 – 11371 Шайба С.12.01 – 11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
