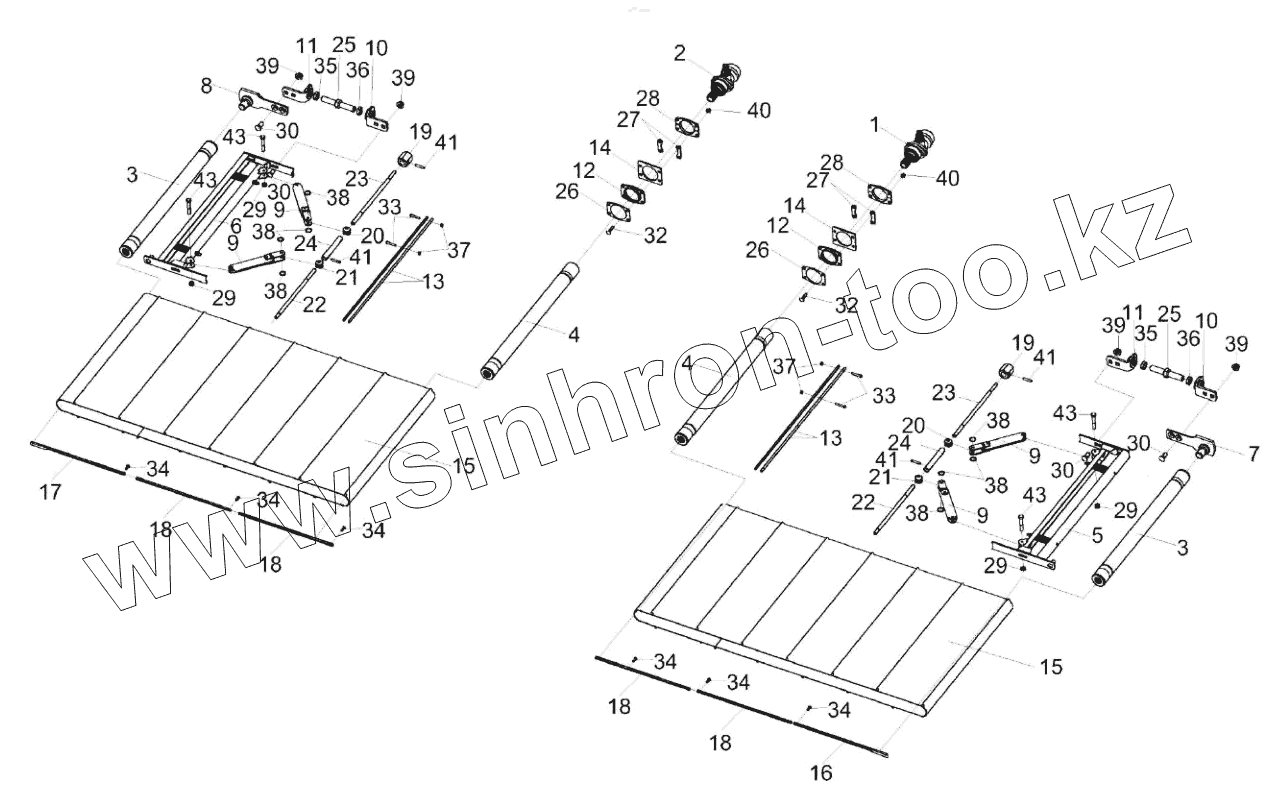

Каталог запасных частей к технике: Гомсельмаш ЖР-5. Установка транспортеров КС-150С-1502000А
КС-150C-1502000А
КС-150C-1502000А
1
2
3
3
4
4
5
6
7
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
30
30
30
30
32
32
33
33
34
34
34
34
34
34
35
35
36
36
37
37
38
38
38
38
38
38
39
39
39
39
40
40
41
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150C-1502000А | КС-150C-1502000А | Установка транспортеров | |
| 1 | КС-150С-1502050 | Привод транспортера | |
| 2 | КС-150С-1502050-01 | Привод транспортера | |
| 3 | КС-150С-1502100 | Ролик | |
| 4 | КС-150С-1502120 | Ролик | |
| 5 | КС-150С-1502200 | Механизм натяжения | |
| 6 | КС-150С-1502200-01 | Механизм натяжения | |
| 7 | КС-150С-1502230 | Направляющая | |
| 8 | КС-150С-1502230-01 | Направляющая | |
| 9 | КС-150С-1502250А | Рычаг | |
| 10 | КС-150С-1502270 | Кронштейн | |
| 11 | КС-150С-1502270-01 | Кронштейн | |
| 12 | КС-200-1202420 | Фланец | |
| 13 | ЖВЗ 1207000 | Планка | |
| 14 | КС-150С-1502402 | Накладка | |
| 15 | КС-150С-1502001А | Лента транспортерная | |
| 16 | КС-150С-1502412 | Полоса | |
| 17 | КС-150С-1502412-01 | Полоса | |
| 18 | КС-150С-1502413 | Планка | |
| 19 | КС-150С-1502606 | Втулка | |
| 20 | КС-150С-1502608 | Втулка | |
| 21 | КС-150С-1502608-01 | Втулка | |
| 22 | КС-150С-1502613 | Ось | |
| 23 | КС-150С-1502614 | Ось | |
| 24 | КС-150С-1502807 | Труба | |
| 25 | ЖВЗ 1037604 | Винт | |
| 26 | КС-200-1202474-01 | Прокладка | |
| 27 | КС-200-1202475 | Пластина | |
| 28 | КС-200-1202478 | Фланец | |
| 29 | ПКК 0200625 | Гайка | |
| 30 | Болт М10-6eХ25-7786 | Болт | |
| 31 | Болт М8-6eХ50-7796 | Болт | |
| 32 | Болт М12-6eХ55-7802 | Болт | |
| 33 | Винт B.М5-6eХ30-17473 | Винт | |
| 34 | Винт B2.М5-6eХ14-17475 | Винт | |
| 35 | Гайка М16-6G-2526 | Гайка М16-6G-2526 | |
| 36 | Гайка М16-LH-6G-2526 | Гайка | |
| 37 | Гайка М5-6G-5927 | Гайка М5-6G-5927 | |
| 38 | Кольцо В15-13940 | Кольцо В15-13940 | |
| 39 | Гайка DIN 6923 М10-8-A-A3G | Гайка | |
| 40 | Гайка DIN 6923 М12-8-A-A3G | Гайка | |
| 41 | Штифт упругий 6Х30 0475 6 30 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
