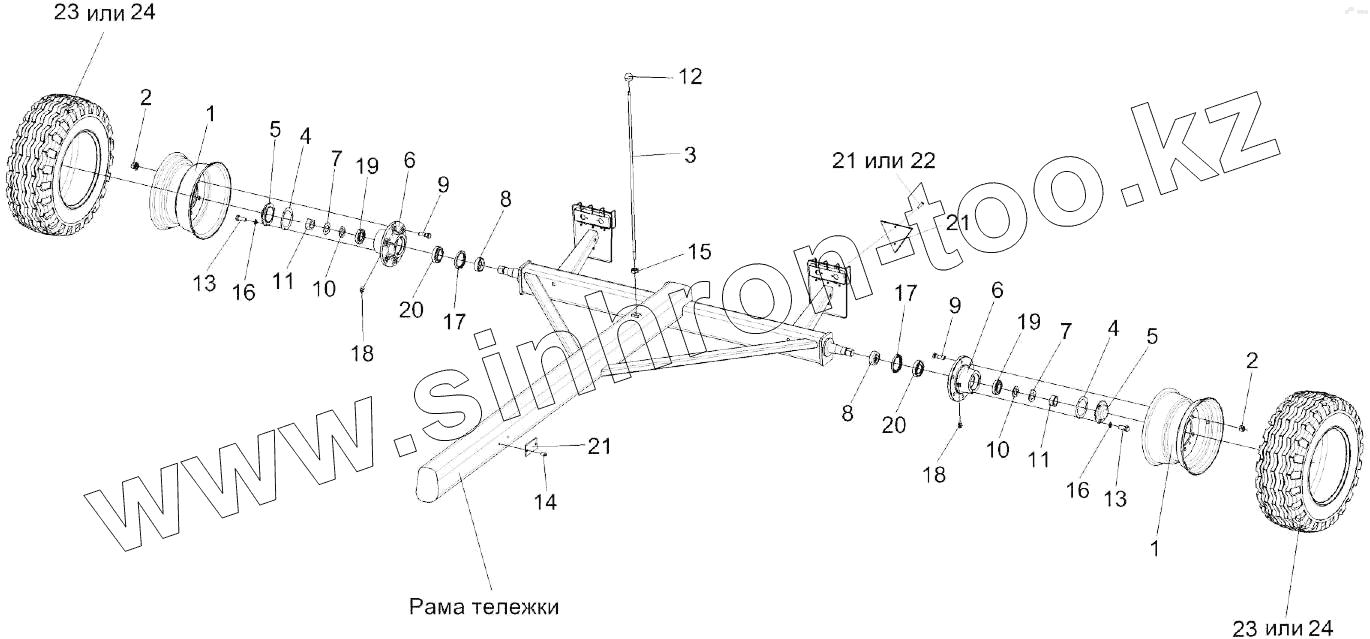

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1. Установка задних колес тележки транспортной
/32.gif)
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0230000-01 | ЖГР-3-0230000-01 | Тележка транспортная | |
| КЛ0109500 | КЛ0109500 | Колесо | |
| КШ-9.00х15.3 | КШ-9.00х15.3 | Колесо с шиной | |
| ЖГР-3-0230000 | ЖГР-3-0230000 | Тележка транспортная | |
| 1 | 9.00х15.3-7062.3107012-10.47 | Колесо | |
| 2 | УЭС-7-0109090-01 | Гайка | |
| 3 | ЖГР-1-0230605 | Стойка | |
| 4 | КИС0114018 | Прокладка | |
| 5 | КИЛ0114032 | Крышка | |
| 6 | КЛ0109101-01 | Ступица | |
| 7 | КЛ0109405 | Шайба | |
| 8 | КЛ0109606 | Кольцо | |
| 9 | КЛ0109607 | Болт | |
| 10 | РСМ10.02.02.632Б | Втулка | |
| 11 | РСМ10.02.02.634А | Гайка | |
| 12 | Н.067.044 | Ручка П302Д61-16-77 | |
| 13 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 | |
| 14 | ВинтB.М6-6eх12-17473 | Винт B.М6-6eх12-17473 | |
| 15 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 16 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 | |
| 17 | Манжета2.2-75х100-1-8752 | Манжета 2.2-75х100-1-8752 | |
| 18 | Масленка1.2-19853 | Масленка 1.2-19853 | |
| 19 | 7508А-27365 | Подшипник | |
| 20 | 7510А-27365 | Подшипник 7510А-27365 | |
| 21 | 3212.3731 | Световозвращатель | |
| 22 | 3232,3731 | Световозвращатель | |
| 22 | ФП401Б | Световозвращатель | |
| 23 | 10,0/75-15,3Бел-92НС 8 | Шина пневматическая | |
| 24 | 10,0/75-15,3Бел-92НС10 | Шина пневматическая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
