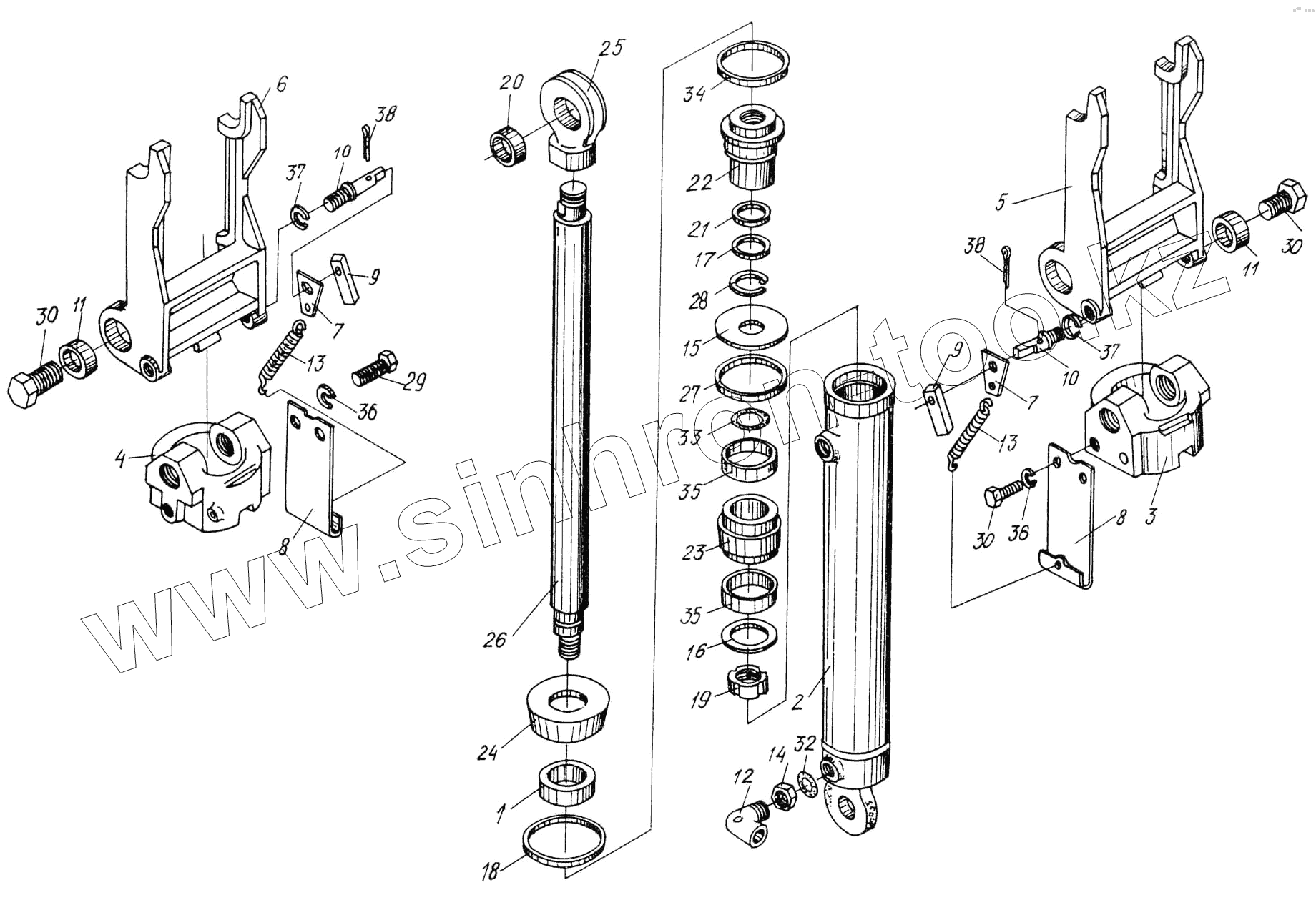

Каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Механизмы фиксации и гидроцилиндры заднего навесного устройства
УЭС0104410-03
УЭС0104410
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
32
33
34
35
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0104410-03 | УЭС0104410-03 | Механизм фиксации | |
| УЭС0104410 | УЭС0104410 | Механизм фиксации | |
| 105.072.14.030 | 105.072.14.030 | Шток | |
| 105.072.14.000 | 105.072.14.000 | Гидроцилиндр | |
| УЭС0602460 | УЭС0602460 | Гидроцилиндр | |
| УЭС0602460-01 | УЭС0602460-01 | Гидроцилиндр | |
| 1 | 105.072.12.040-01 | Манжета 40 | |
| 2 | 105.072.14.010 | Корпус цилиндра | |
| 3 | УЭС0104201 | Опора | |
| 4 | УЭС0104201-03 | Опора | |
| 5 | УЭС0104202 | Упор | |
| 6 | УЭС0104202-03 | Упор | |
| 7 | УЭС0104515 | Растяжка | |
| 8 | УЭС0104516 | Кронштейн | |
| 9 | УЭС0104517-01 | Наконечник | |
| 10 | УЭС0104645 | Ось | |
| 11 | УЭС0104808 | Втулка | |
| 12 | УЭС0602301 | Угольник ввертной | |
| 13 | КИС-0119603-Б | Пружина | |
| 14 | Н.036.23.022 | Контргайка | |
| 15 | 105.072.12.005-01 | Шайба | |
| 16 | 105.072.12.006-01 | Шайба | |
| 17 | 105.072.12.006-03 | Шайба | |
| 18 | 105.072.12.007-01 | Стопор | |
| 19 | 105.072.12.009-01 | Гайка | |
| 20 | 105.072.12.011-01 | Втулка | |
| 21 | 105.072.12.023-01 | Манжета 50х40 | |
| 22 | 105.072.14.003 | Втулка | |
| 23 | 105.072.14.004 | Поршень | |
| 24 | 105.072.14.008 | Крышка | |
| 25 | 105.072.14.015А | Проушина | |
| 26 | 105.072.14.016 | Шток | |
| 27 | 105.072.14.022 | Манжетодержатель | |
| 28 | 105.072.14.024 | Кольцо | |
| 29 | Болт М10-6ех16-7796 | Болт М10-6ех16-7796 | |
| 30 | Болт М30х2-6ех60-7796 | Болт М30х2-6ех60-7796 | |
| 31 | Кольцо 017-021-25-2-2-18829/9833 | Кольцо 017-021-25-2-2-18829/9833 | |
| 32 | Кольцо 026-032-36-2-2-18829/9833 | Кольцо 026-032-36-2-2-18829/9833 | |
| 33 | Кольцо 070-080-58-2-2-18829/9833 | Кольцо 070-080-58-2-2-18829/9833 | |
| 34 | Манжета 80х65-4-14896 | Манжета 80х65-4-14896 | |
| 35 | Заклепка 3х5-10299 | Заклепка 3х5-10299 | |
| 36 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 | |
| 37 | Шайба 12.65Г-6402 | Шайба 12.65Г-6402 | |
| 38 | Шплинт 4х22-397 | Шплинт 4х22-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
