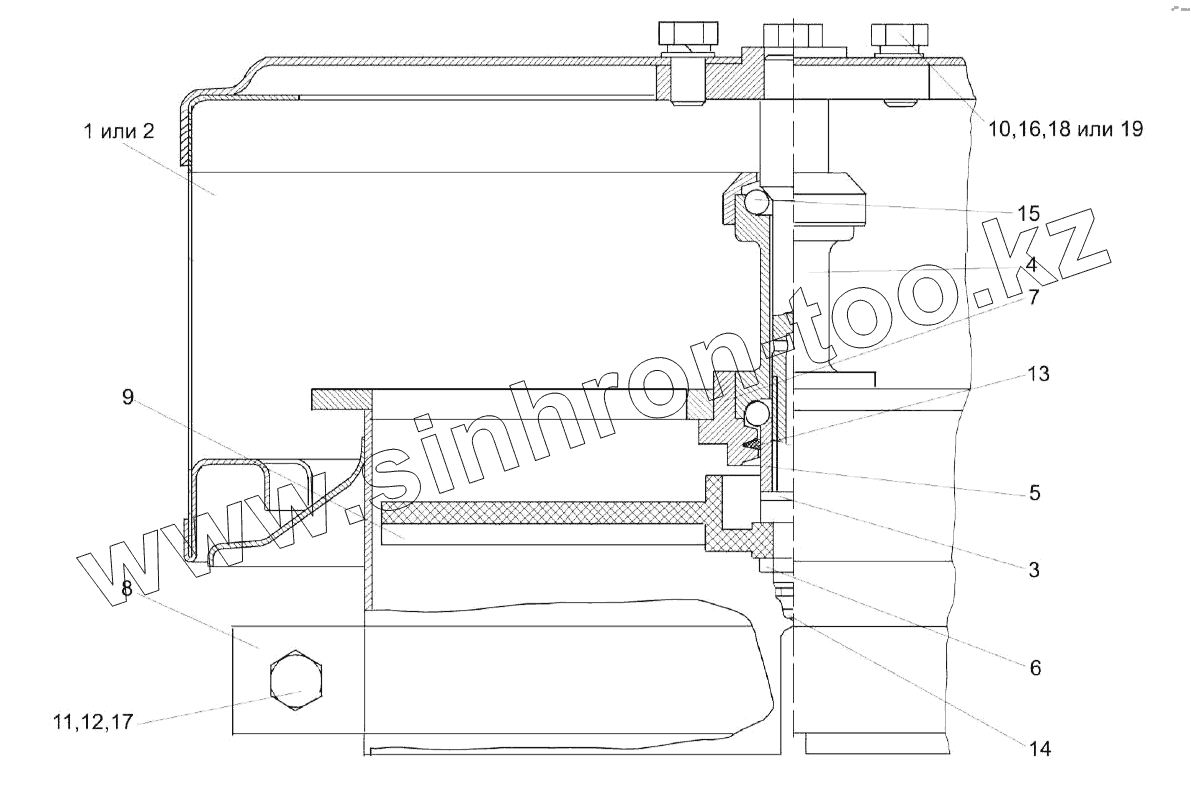

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Воздухозаборник вращающийся 31-12С3-1А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
31-12С6-1А 31-12С6-1А Ступица
31-12С3-1А 31-12С3-1А Воздухозаборник вращающийся
1 21-12С4 Воздухозаборник
2 72-1200900 Воздухозаборник
3 72-1211800 Прокладка
4 72-1203900-01 Ось
5 72-1212100 Конус
6 72-1216300 Контргайка
7 31-12С21 Корпус
8 31-1234 Хомут
9 31-1290-2 Турбина воздушная
10 БолтМ8-6ех16-7796 Болт М8-6ех16-7796
11 БолтМ10-6ех35-7796 Болт М10-6ех35-7796
12 ГайкаМ10-6G-5915 Гайка М10-6G-5915
13 СТ23-15-2,5-288 Кольцо
14 1.2-19853 Масленка
15 ШарикН6-40-3722 Шарик Н 6-40-3722
16 Шайба8.65Г-6402 Шайба 8.65Г-6402
17 Шайба10.65Г-6402 Шайба 10.65Г-6402
18 ШайбаС.8.01-10450 Шайба С.8.01-10450
19 ШайбаС.8.01-11371 Шайба С.8.01-11371
