Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Установка вала поворотного УЭС-7-0104020А

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

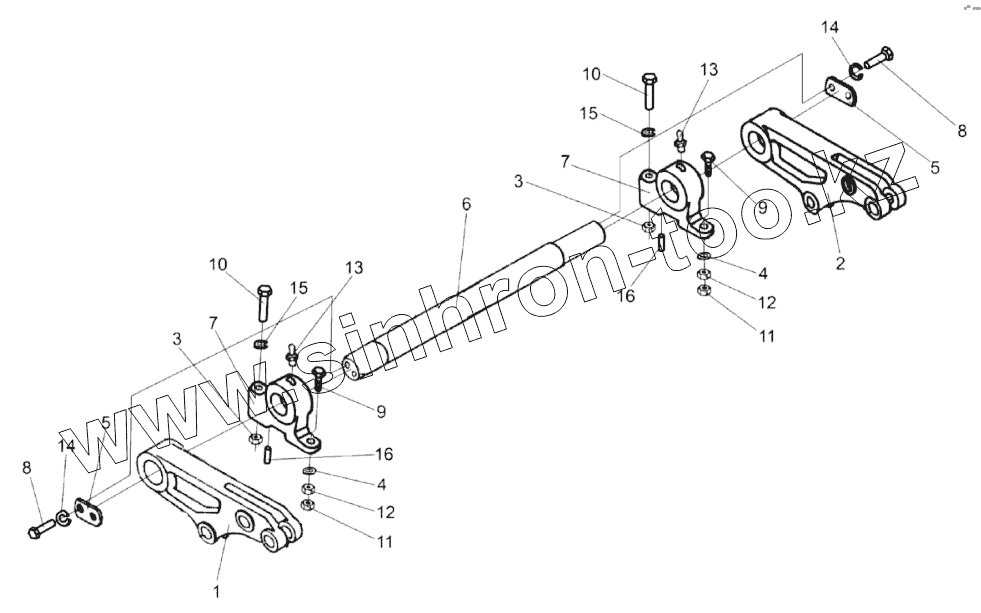

Позиция на иллюстрации	Заводской номер детали		Название детали
УЭС-7-0104020А	УЭС-7-0104020А		Вал поворотный
1	УЭС-16-0104301		Рычаг
2	УЭС-16-0104301-01		Рычаг
3	УЭС0000501		Гайка
4	УЭС0100405		Шайба
5	УЭС0104507		Шайба
6	УЭС0104607		Вал
7	УЭС0104608А		Опора
8	БолтМ12-6ех25-7796		Болт
9	БолтМ24х2-6ех90-7796		Болт
10	БолтМ24х2-6ех140-7798		Болт
11	ГайкаМ24х2-6G-2526		Гайка М24х2-6G-2526
12	ГайкаМ24х2-6G-5915		Гайка М24х2-6G-5915
13	1.2-19853		Масленка
14	Шайба12.65Г-6402		Шайба 12.65Г-6402
15	Шайба24.65Г-6402		Шайба 24.65Г-6402
16	Штифт2.16х36-3128		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
