Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Щиток приборов УЭС-6-0700120

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
34
35
36
37
38
39

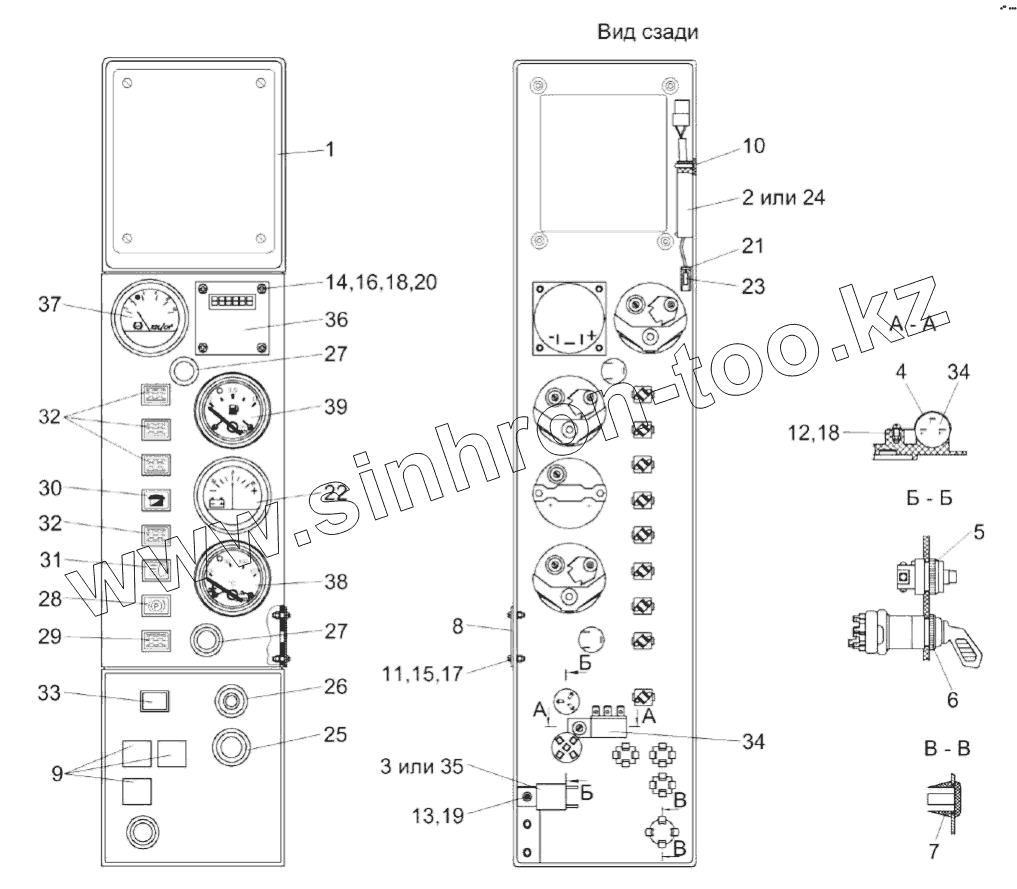

Позиция на иллюстрации Заводской номер детали Название детали
УЭС-6-0700120 УЭС-6-0700120 Щиток приборов
1 УЭС-7-0300350 Кожух
2 ГПТ432.00.00 Блок диодов БД-1
3 УЭС0720010 Сигнализатор
4 УЭС0301427 Скоба
5 УЭС0300653 Гайка
6 УЭС0300653-01 Гайка
7 УЭС-4-0300002 Заглушка
8 УЭС-6-0700431 Заглушка
9 УЭС-7-0300001 Заглушка
10 Винт2-4х20.01-10619 Винт 2-4х20.01-10619
11 ВинтB.М3-6eх12-17473 Винт B.М3-6eх12-17473
12 Винт4,2Х13 Винт
13 ВинтB.М6-6eх12-17473 Винт B.М6-6eх12-17473
14 ВинтB2.М4-6eх35-17475 Винт B2.М4-6eх35-17475
15 ГайкаМ3-6G-5927 Гайка М3-6G-5927
16 ГайкаМ4-6G-5927 Гайка М4-6G-5927
17 Шайба3.65Г-6402 Шайба 3.65Г-6402
18 Шайба4.65Г-6402 Шайба 4.65Г-6402
19 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
20 Шайба4.01-9649 Шайба 4.01-9649
21 502601 Колодка штыревая
22 АП110Б Указатель тока
23 103612 Штырь
24 БД-114МО Блок диодов
25 ВК353 Выключатель стартера и приборов
26 ВК24-3 Выключатель
27 2822.3710-01 Выключатель
28 24.3803-05 Лампа контрольная
29 24.3803-20 Лампа контрольная
30 2212.3803-24 Контрольная лампа
31 24.3803-28 Лампа контрольная
32 24.3803-46 Лампа контрольная 24.3803-46
33 24.3803-32 Лампа контрольная
34 ПКЛ-1 Прерыватель контрольной лампы стояночного тормоза
35 733.3747-10 Реле-сигнализатор
36 СВН-1-24 Счетчик времени наработки
37 ЭИ8059М-2 Указатель давления
38 ЭИ8058М Указатель
39 ЭИ8057М Указатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
