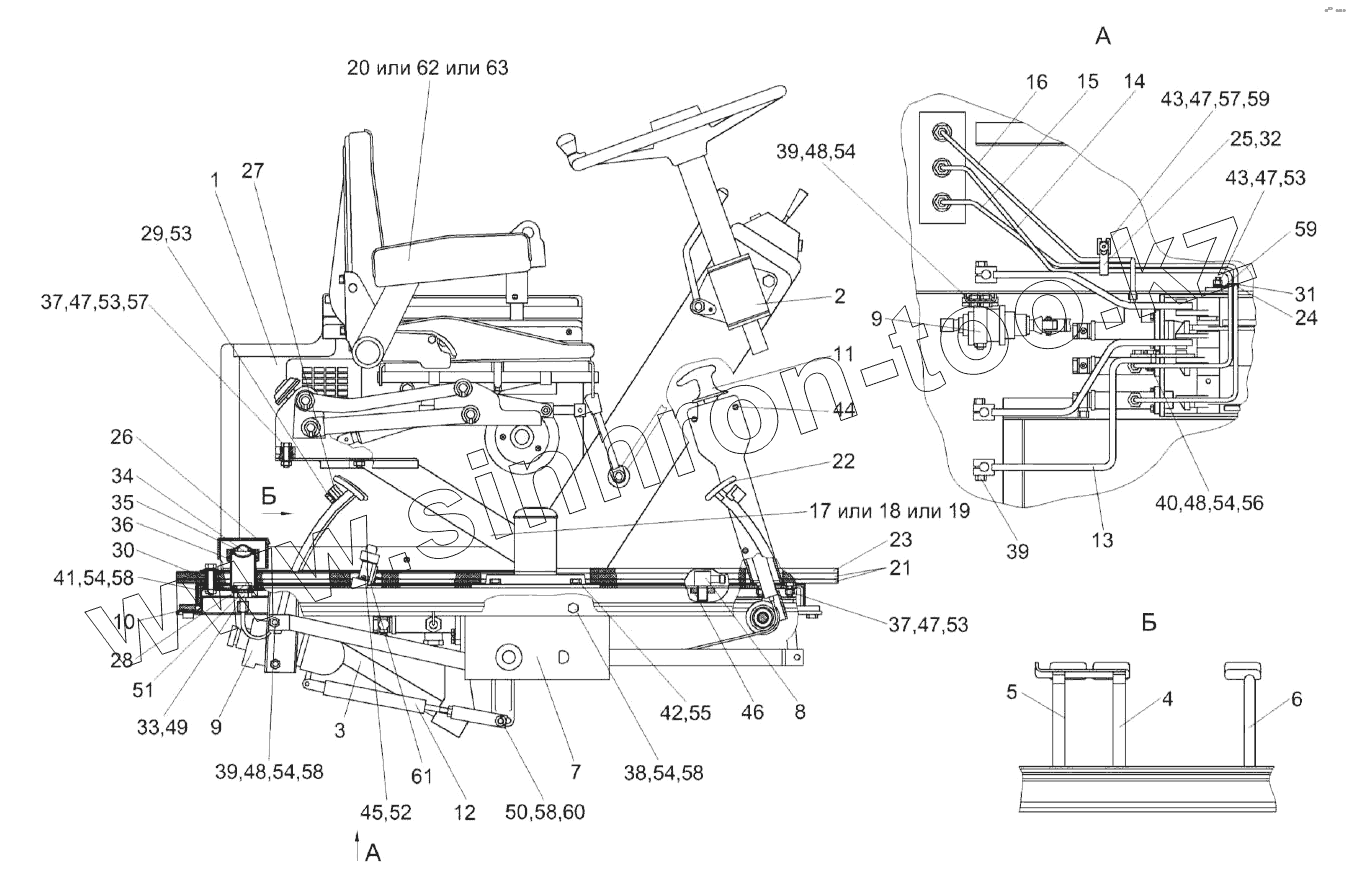

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Площадка управления УЭС-6-0300000 (вид сбоку
/97.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
39
39
40
41
42
43
43
44
45
46
47
47
47
47
48
48
48
49
50
51
52
53
53
53
53
54
54
54
54
54
55
56
57
57
58
58
58
58
59
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-6-0300000 | УЭС-6-0300000 | Площадка управления | |
| 1 | УЭС-6-0301000 | Пульт управления | |
| 2 | УЭС-7-0300100 | Рулевая колонка | |
| 3 | УЭС-7-0300190 | Рычаг | |
| 4 | УЭС-7-0300230 | Рычаг | |
| 5 | УЭС-7-0300240 | Рычаг | |
| 6 | УЭС-7-0300250 | Рычаг | |
| 7 | УЭС-7-0300610 | Привод | |
| 8 | УЭС-7-0602820 | Угольник | |
| 9 | УЭС-7-0800470 | Кран тормозной | |
| 10 | УЭС0300400-01 | Площадка | |
| 11 | УЭС0300710-01 | Колонка привода | |
| 12 | УЭС0302100-01 | Тяга | |
| 13 | УЭС0302130-01 | Рычаг | |
| 14 | УЭС0302160 | Трубопровод | |
| 15 | УЭС0302170 | Трубопровод | |
| 16 | УЭС0302180 | Трубопровод | |
| 17 | УЭС0304050 | Кронштейн | |
| 18 | УЭС0304050-02 | Кронштейн | |
| 19 | УЭС0304050-04 | Кронштейн | |
| 20 | 80В-6800000-02 | Сиденье | |
| 21 | УЭС-7-0300093А | Прокладка | |
| 22 | УЭС0300026 | Подушка педали | |
| 23 | УЭС0300045А | Коврик | |
| 24 | УЭС0300049 | Прокладка | |
| 25 | УЭС0300049-01 | Прокладка | |
| 26 | УЭС0300092 | Крышка | |
| 27 | УЭС0300526-01 | Пластина | |
| 28 | УЭС0300639 | Штуцер бачка | |
| 29 | УЭС0300641 | Винт | |
| 30 | УЭС0300806 | Труба | |
| 31 | УЭС0302405 | Скоба | |
| 32 | УЭС0302406 | Прижим | |
| 33 | УЭС0302413 | Шайба | |
| 34 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза | |
| 35 | 54-00135 | Крышка бачка | |
| 36 | 54-00104 | Корпус бачка главного цилиндрз тормоза | |
| 37 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 | |
| 38 | БолтМ10-6ех20-7796 | Болт М10-6ех20-7796 | |
| 39 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 | |
| 40 | БолтМ10-6ех40-7796 | Болт М10-6ех40-7796 | |
| 41 | БолтМ10-6ех55-7796 | Болт М10-6ех55-7796 | |
| 42 | БолтМ12-6ех30-7796 | Болт М12-6ех30-7796 | |
| 43 | БолтМ8-6ех20-7802 | Болт М8-6ех20-7802 | |
| 44 | ВинтВ.М4-6ех25-17473 | Винт В.М4-6ех25-17473 | |
| 45 | ВинтВ.М6-6ех12-17473 | Винт В.М6-6ех12-17473 | |
| 46 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 | |
| 47 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 | |
| 48 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 49 | ГайкаМ20х1,5-6Н-5915 | Гайка | |
| 50 | Ось6-10b12х36-9650 | Ось 6-10b12х36-9650 | |
| 51 | 024-028-25-2-2-18829,9833 | Кольцо | |
| 52 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 | |
| 53 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 54 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 55 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 | |
| 56 | ШайбаА10.01-6958 | Шайба А10.01-6958 | |
| 57 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 | |
| 58 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 | |
| 59 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 | |
| 60 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 | |
| 61 | П53АБ | Переключатель ножной | |
| 62 | ТВС103АВ.04 | Сиденье |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
