  5. Электрооборудование энергосредства (вид сверху)

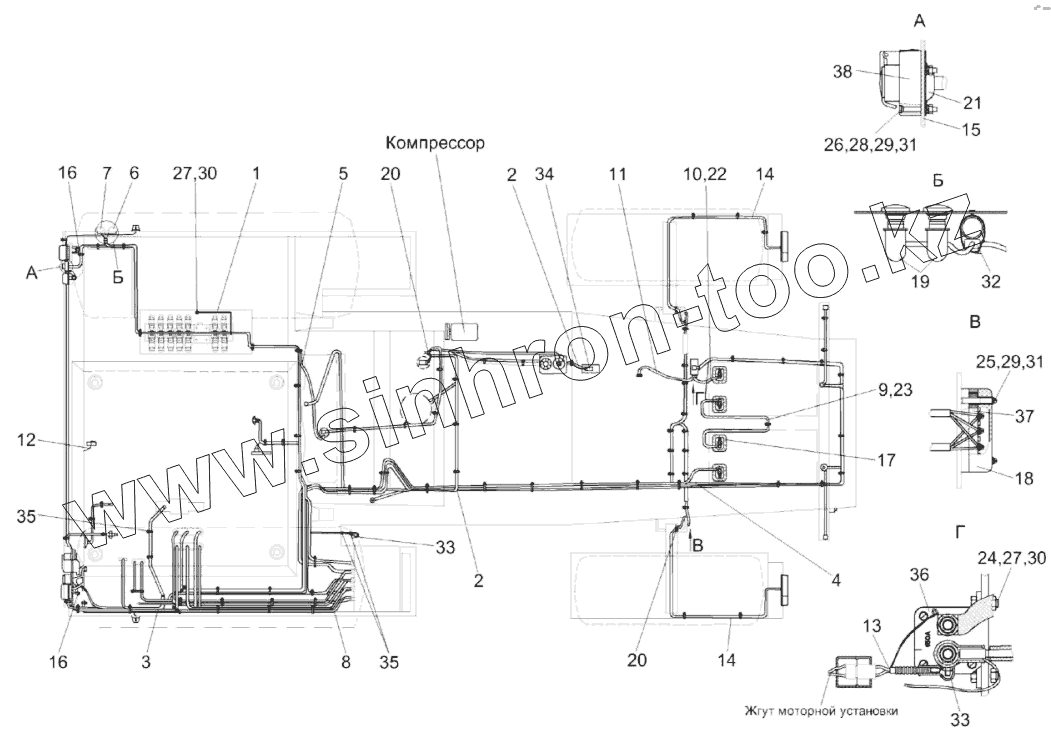

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Электрооборудование энергосредства (вид сверху)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
31
32
33
33
34
35
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 УЭС-7-0700220 Жгут массы гидроблока
2 УЭС-7-0700320 Жгут датчиков
3 УЭС-7-0700520Б Жгут передних фонарей
4 УЭС-7-0700540Б Жгут задних фонарей
5 УЭС-7-0700950 Жгут УЭС-7-0700950-23544
6 УЭС0700210 Кнопка
7 УЭС0700210-02 Кнопка
8 УЭС0700340 Жгут площадки управления
9 УЭС0705580 Жгут аккумуляторов промежуточный
10 УЭС0705590 Жгут выключателя массы
11 УЭС0700960 Провод массы
12 УЭС0700990 Жгут
13 КЗК0700300 Жгут переходной выключателя
14 МКС0140500 Жгут фонаря
15 УЭС-7-0700404 Кронштейн
16 УЭС0700013-02 Втулка
17 УЭС0700041 Чехол аккумуляторного наконечника
18 КИЛ0140029 Крышка панели
19 КИС0140046 Колпачок
20 КИС0140062 Втулка
21 КИС0140068 Крышка
22 ТРТ1120031-01 Трубка
23 ТРТ1120031-32 Трубка
24 БолтМ6-6eх25-7798 Болт М6-6eх25-7798
25 ВинтB.М5-6eх35-17473 Винт B.М5-6eх35-17473
26 ВинтB2.М5-6eх40-17475 Винт B2.М5-6eх40-17475
27 ГайкаМ6-6G-5915 Гайка М6-6G-5915
28 ГайкаМ5-6G-5927 Гайка М5-6G-5927
29 Шайба5.65Г-6402 Шайба 5.65Г-6402
30 Шайба6.65Г-6402 Шайба 6.65Г-6402
31 ШайбаC.5.01-11371 Шайба C.5.01-11371
32 502604 Колодка штыревая
33 ТМ-59-6000-38 Наконечник резиновый
34 КГ-2К18-8 Колодка гнездовая
35 Лента Лента стяжная зубчатая
36 1212.3737-07 Выключатель
37 15.3723 Панели соединительные
38 Р7-2 Розетка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
