Каталог запасных частей к технике: Гомсельмаш УЭС-2-250А. Установка вала поворотного УЭС-7-0104020А

Тип техники

Марка

Модель

Схема

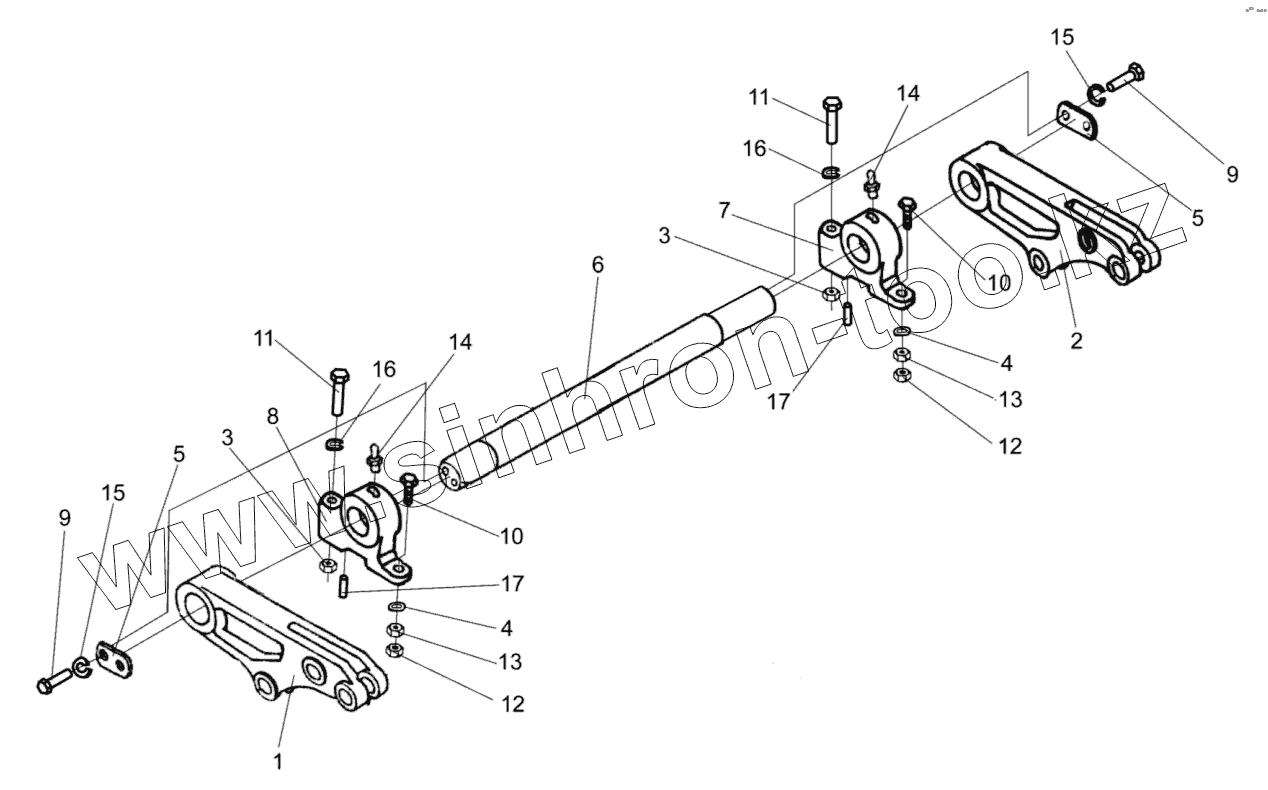

УЭС-7-0104020А

1

2

3

3

4

4

5

5

6

7

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

Позиция на иллюстрации	Заводской номер детали		Название детали
УЭС-7-0104020А	УЭС-7-0104020А		Вал поворотный
1	УЭС-7-0104010А		Рычаг
2	УЭС-7-0104010А-01		Рычаг
3	УЭС 0000501		Гайка
4	УЭС 0100405		Шайба
5	УЭС 0104507		Шайба
6	УЭС 0104607		Вал
7	УЭС 0104608А		Опора
8	УЭС 0104608А-01		Опора
9	Болт		Болт
10	Болт		Болт
11	Болт		Болт
12	Гайка		Гайка
13	Гайка		Гайка
14	Масленка		Масленка
15	Шайба		Шайба
16	Шайба		Шайба
17	Штифт		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
