Каталог запасных частей к технике: Гомсельмаш УЭС-2-250А. Ручка двери кабины УЭС 0201220

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
УЭС 0200240-03
УЭС 0200510-03
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35

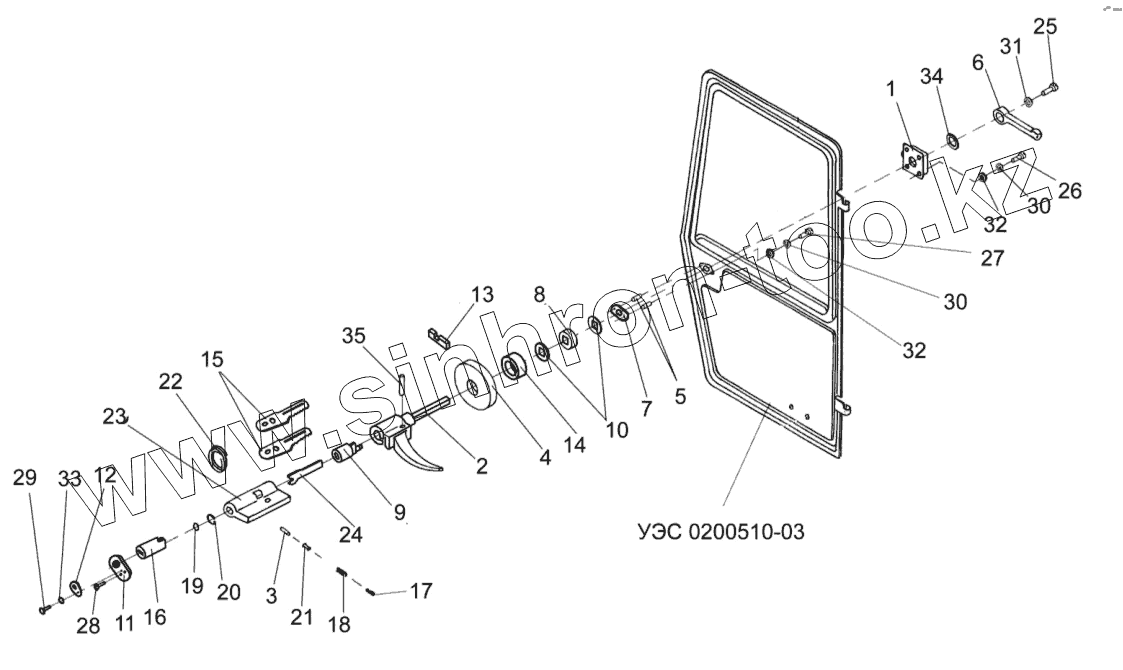

Позиция на иллюстрации Заводской номер детали Название детали
УЭС 0200240-03 УЭС 0200240-03 Дверь
УЭС 0200510-03 УЭС 0200510-03 Каркас двери
70-6708300 70-6708300 Выключатель замка
КИС 0120360 КИС 0120360 Выключатель замка
1 УЭС 0200750 Замок двери
2 УЭС 0201220 Ручка двери
2 КИС 0120190А-01 Ручка двери
3 ОМН 017.02.00.010 Сувальда цилиндра
4 УЭС 0200643 Фланец
5 УЭС 0200808 Втулка
6 УЭС 0201016 Рычаг
7 УЭС 0201041 Прокладка
8 УЭС 0201042 Прокладка
9 КИС 0120045Б Цилиндр замка
10 КИС 0120488А Шайба
11 КИС 0120100А Облицовка с крышкой
11 КИС 0120489А Облицовка
12 КИС 0120491 Крышка
13 КИС 0120617А Фиксатор
14 КИС 0120805А Втулка
15 Н.72-079.02.02.201 Ключ
16 Н.72-079.02.02.202 Цилиндр
17 ОМН 017.02.00.003 Заглушка
18 ОМН 017.02.00.004 Пружина
19 ОМН 017.02.00.008 Шайба
20 ОМН 017.02.00.009 Шайба стопорная
21 ОМН 017.02.00.011 Сувальда корпуса
22 ОМН 017.02.00.013 Кольцо
23 70-6708303 Корпус цилиндра
24 70-6708304 Пластина
25 Винт Винт
26 Винт Винт
27 Винт Винт
28 Винт Винт
29 Заклепка Заклепка
30 Шайба Шайба
31 Шайба Шайба
32 Шайба Шайба
33 Шайба Шайба
34 Шайба Шайба
35 Штифт Штифт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
