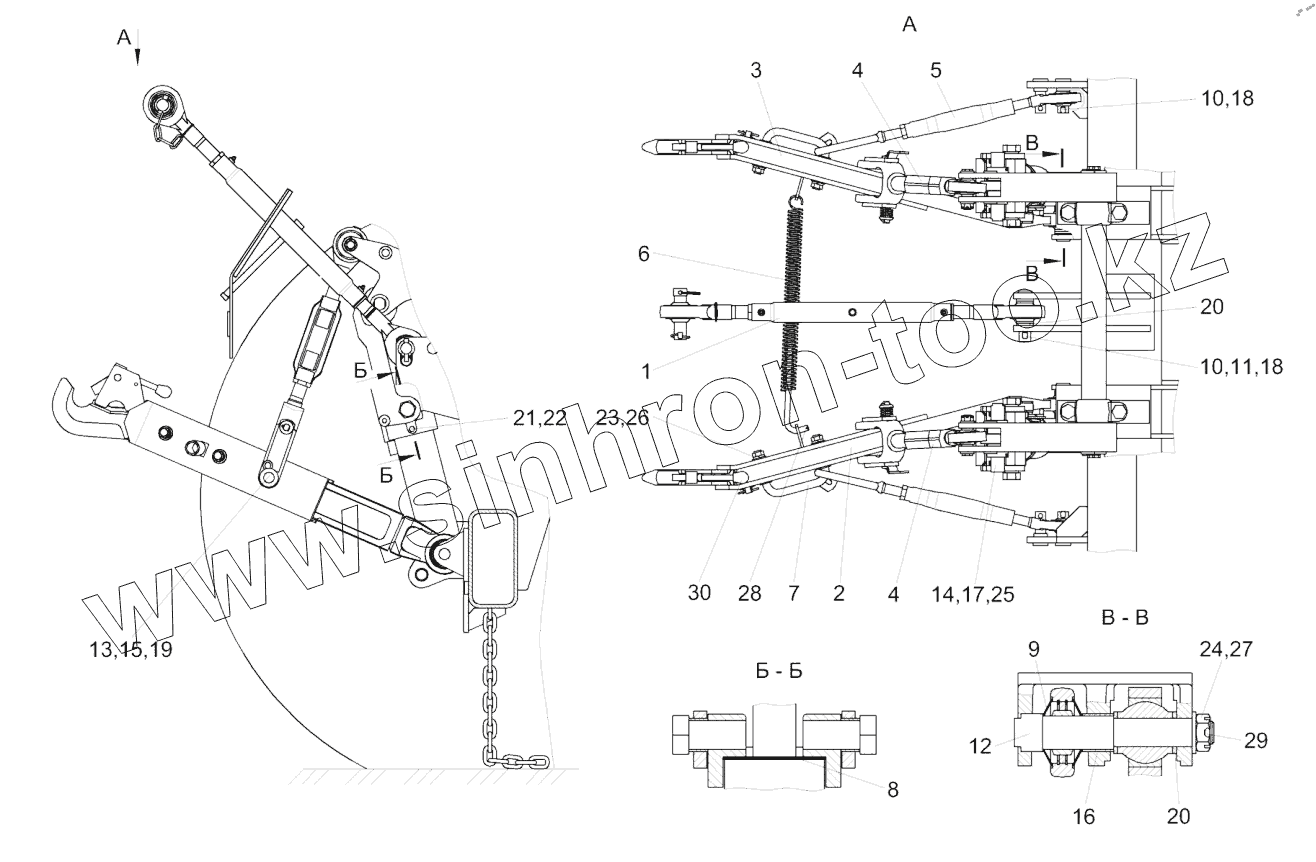

Каталог запасных частей к технике: Гомсельмаш УЭС-280 ПАЛЕССЕ U280. Установка навесного устройства

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

18

19

20

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	УЭС0104020А-01		Тяга верхняя
2	УЭС0104070А-01		Тяга
3	УЭС0104070А-04		Тяга
4	УЭС0104180А-01		Раскос
5	УЭС0104200		Стяжка
6	УЭС0104230-01		Стяжка
7	УЭС0104250		Скоба
8	УЭС0000494		Прокладка регулировочная
9	УЭС0104426		Пружина
10	УЭС0104609-01		Чека
11	УЭС0104624		Палец
12	УЭС0104625Б		Палец
13	УЭС0104627А		Палец
14	УЭС0104667		Палец
15	УЭС0104672		Втулка
16	УЭС0104811		Втулка
17	УЭС0104812		Втулка
18	А61.05.004		Кольцо
19	А61.07.001		Шплинт
20	142-4605047-01		Втулка
21	БолтМ12-6eх30-7796		Болт М12-6eх30-7796
22	ГайкаМ12-6G-2526		Гайка М12-6G-2526
23	ГайкаМ20-6G-2526		Гайка М20-6G-2526
24	ГайкаМ24х2-6G-5935		Гайка М24х2-6G-5935
25	КольцоВ35-13942		Кольцо В35-13942
26	Шайба20.65Г-6402		Шайба 20.65Г-6402
27	ШайбаC.24.01-11371		Шайба C.24.01-11371
28	Шплинт3,2х25-397		Шплинт 3,2х25-397
29	Шплинт5х45-397		Шплинт 5х45-397
30	А61.01.014-А7		Рукоятка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
