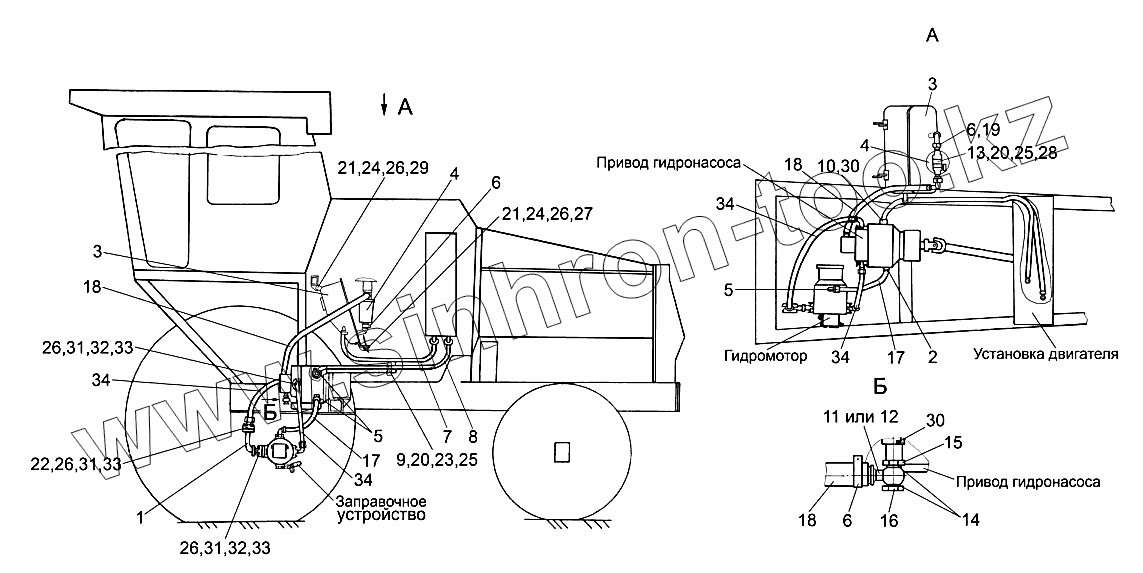

Каталог запасных частей к технике: Гомсельмаш УЭС-280. Гидросистема привода ходовой части УЭС 601000А-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
20
20
21
21
22
23
24
24
25
25
26
26
26
26
26
27
28
29
30
30
31
31
31
32
32
33
33
33
34
34
34
34
Позиция на иллюстрации Заводской номер детали Название детали
УЭС0601000А-01 УЭС0601000А-01 Гидросистема привода ходовой части
1 УЭС0601470 Трубопровод
2 УЭС0601520-01 Тройник
3 УЭС0601650 Бак масляный
4 УЭС-7-0601850 Фильтр
5 А23-02.160 Хомут стяжной
6 А23-02.170 Хомут
7 УЭС0601001-01 Рукав
8 УЭС0601001-03 Рукав
9 УЭС0601424 Прижим
10 УЭС0601604 Штуцер
11 УЭС0601649 Угольник поворотный
12 УЭС0601651 Угольник поворотный
13 УЭС-7-0601409 Кронштейн
14 КИС0108424А Шайба
15 КИС0108612А Штуцер
16 КИС0108626А Гайка глухая
17 РНД0200012-37 Рукав
18 РНД0320021-71 Рукав
19 РНД0320021-23 Рукав
20 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
21 БолтМ10-6ех25-7796 Болт М10-6ех25-7796
22 ВинтМ10-6ех40-11737 Винт М10-6ех40-11737
23 ГайкаМ8-6G-5915 Гайка М8-6G-5915
24 ГайкаМ10-6G-5915 Гайка М10-6G-5915
25 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
26 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
27 ШайбаА10.01-6958 Шайба А10.01-6958
28 ШайбаС.8.01-11371 Шайба С.8.01-11371
29 ШайбаС.10.01-11371 Шайба С.10.01-11371
30 019-023-25-2-2-18829/9833 Кольцо
31 ГСТ90-00.001 Полуфланец
32 ГСТ90-00.002 Болт
33 ГСТ90-00.003 Кольцо уплотнительное
34 РВД25-4SP-SAEj518-800-00-900 Рукав высокого давления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
