Каталог запасных частей к технике: Гомсельмаш ПЗ. Вал ведомый КЗР 1924000

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

12

12

13

13

14

14

15

15

16

16

17

17

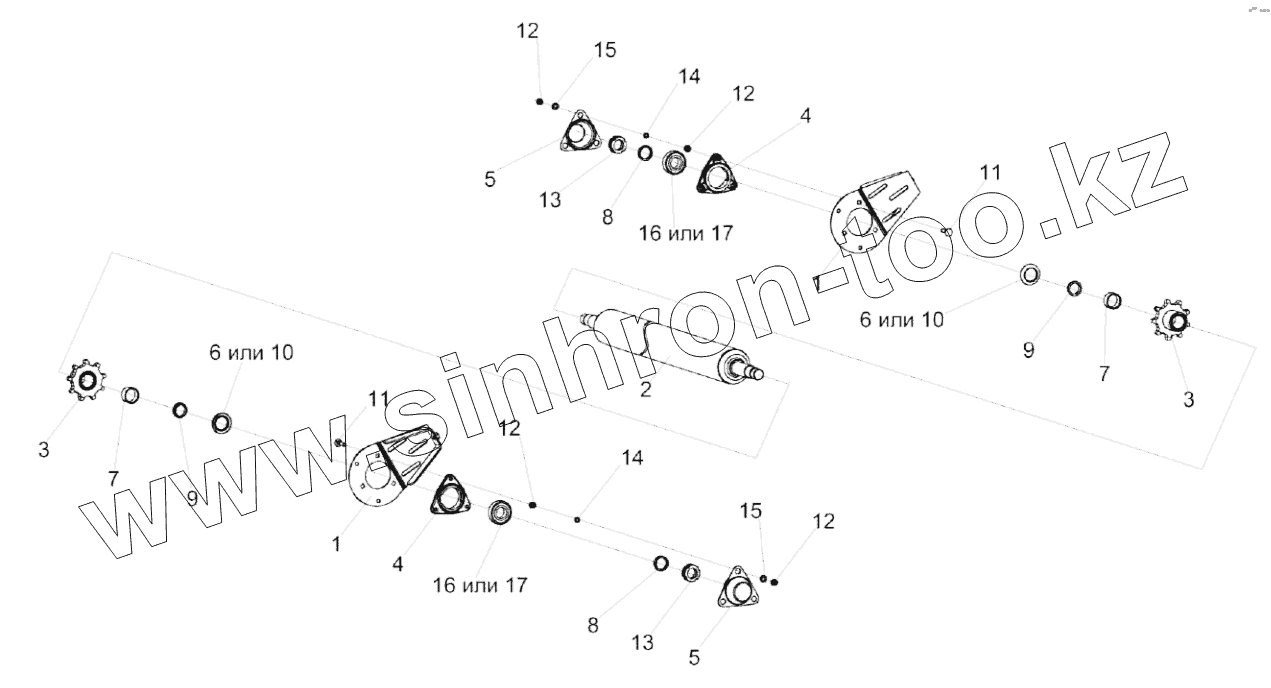

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗР1924000	КЗР1924000		Вал ведомый
1	КЗР1924010		Опора
2	КЗР1924020		Вал
3	КЗР1924030		Звездочка
4	КЗР0101106		Корпус подшипника
5	КЗР1924001		Крышка
6	КЗР1924002		Шайба
7	КЗР1924802		Втулка
8	КЗР1924803		Кольцо
9	КЗР1924804		Втулка
10	РСМ10.08.07.014		Шайба
11	БолтМ10-6ех45-7802		Болт М10-6ех45-7802
12	ГайкаМ10-6G-5915		Гайка М10-6G-5915
13	ГайкаМ33х1,5-6Н-11871		Гайка М33х1,5-6Н-11871
14	Шайба1065Г-6402		Шайба 10.65Г-6402
15	ШайбаС10.01-11371		Шайба С10.01-11371
16	Подшипник1580207С17		Подшипник
17	Подшипник1580207ЕТ2С17		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
