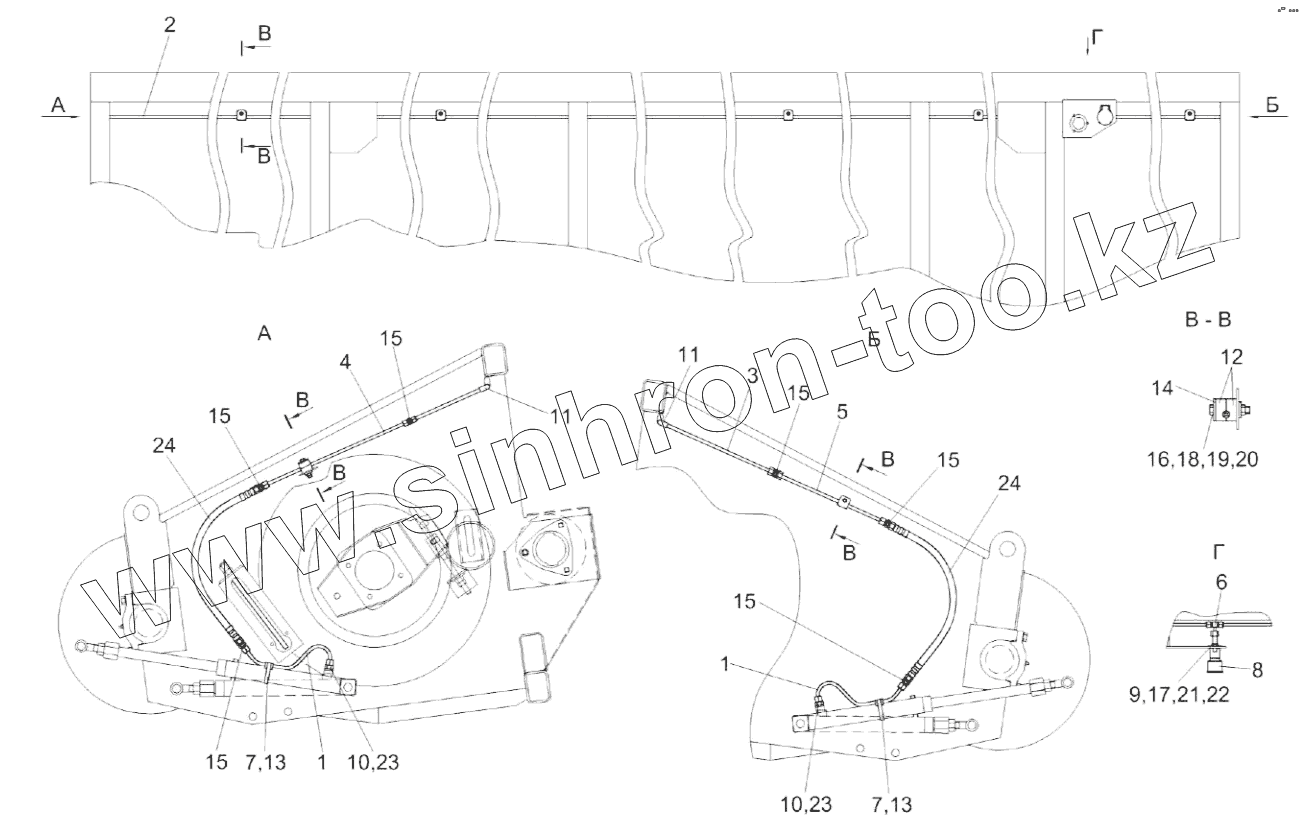

Каталог запасных частей к технике: Гомсельмаш ПЗ. Система гидравлическая подборщика зернового КЗК 1980000
КЗК1980000
1
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
13
13
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК1980000 | КЗК1980000 | Система гидравлическая подборщика зернового | |
| 1 | КЗК1980020 | Трубопровод | |
| 2 | КЗК1980030 | Трубопровод | |
| 3 | КЗК1980040 | Трубопровод | |
| 4 | КЗК1980050 | Трубопровод | |
| 5 | КЗР1980040 | Трубопровод | |
| 6 | КЗК1980080 | Тройник | |
| 7 | А23.02.180 | Хомут стяжной | |
| 8 | МС12-3-010 | Полумуфта наружная | |
| 9 | КЗК1589612 | Штуцер | |
| 10 | КЗК-7-1581603 | Штуцер | |
| 11 | КЗР0600009-01 | Прокладка | |
| 12 | КЗР1580002 | Брус | |
| 13 | КЗР1580005 | Уплотнение ПР-067 L=180-10 мм | |
| 14 | КЗР1580402 | Накладка | |
| 15 | УЭС0602602 | Штуцер | |
| 16 | БолтМ6-6eх45-7798 | Болт М6-6eх45-7798 | |
| 17 | ГайкаМ14х1,5-6G-2526 | Гайка М14х1,5-6G-2526 | |
| 18 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 | |
| 19 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 | |
| 20 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 | |
| 21 | ШайбаC.14.01-11371 | Шайба C.14.01-11371 | |
| 22 | Кольцо019-022-19-2-2-18829/9833 | Кольцо 019-022-19-2-2-18829/9833 | |
| 23 | Прокладка12М1-23358 | Прокладка 12 М1-23358 | |
| 24 | РВД6-1SC-М14х1,5-24°-460 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
