Каталог запасных частей к технике: Гомсельмаш ПР-9. Ограждение КЗК-9-1540100А

Тип техники

Марка

Модель

Схема

КЗК-9-1540100А

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

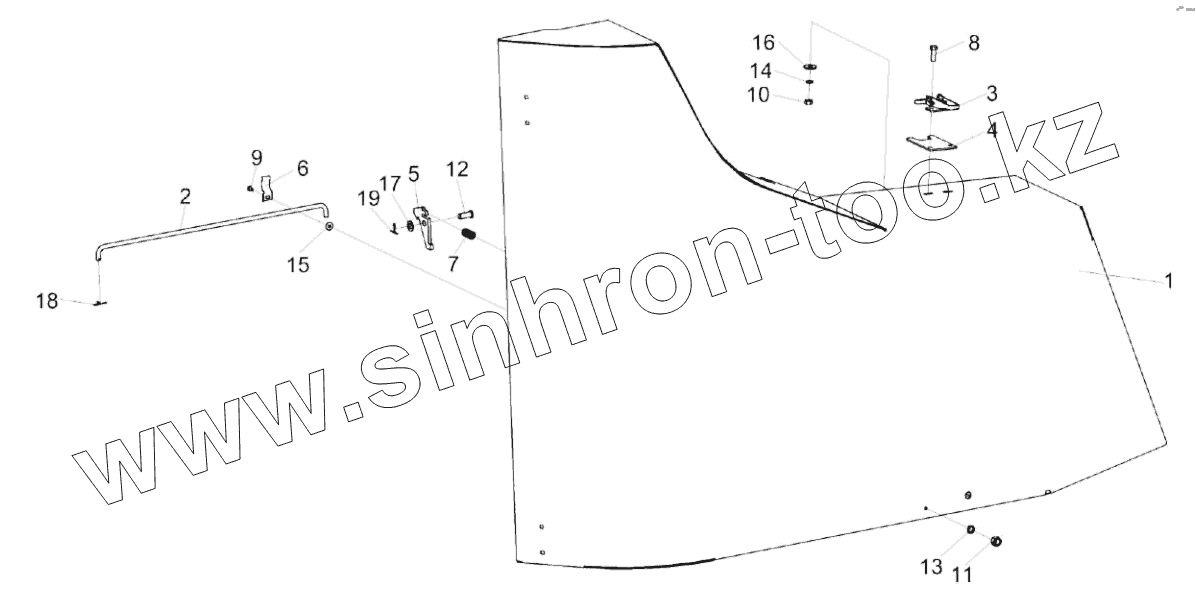

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-9-1540100А	КЗК-9-1540100А		Ограждение
1	КЗК-9-1540110А		Ограждение
2	КЗР 1540130		Тяга
3	8130-85.04.000		Замок
4	КЗК-9-1540447		Пластина
5	КЗР 1540406		Пластина
6	АМ 84.50.403		Прижим
7	ПКК 0201634		Пружина
8	Болт М6-6eх20-7798		Болт М6-6eх20-7798
9	Винт B.М5-6eх12-17473		Винт
10	Гайка М6-6G-5915		Гайка М6-6G-5915
11	Гайка М5-6G-5927		Гайка М5-6G-5927
12	Ось 6-10 b12х25-9650		Ось
13	Шайба 5 65Г-6402		Шайба 5 65Г-6402
14	Шайба 6 65Г-6402		Шайба 6 65Г-6402
15	Шайба C 5.01-6958		Шайба
16	Шайба C 6.01-6958		Шайба
17	Шайба C.10.01-11371		Шайба C.10.01-11371
18	Шплинт 2х16-397		Шплинт 2х16-397
19	Шплинт 3,2х20-397		Шплинт 3,2х20-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
