Каталог запасных частей к технике: Гомсельмаш ПР-9. Делитель активный КЗК-9-1543000 (изображено)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-9-1543000
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
25
26
27
27
28
29
30
30
31
32
33
34
34
34
35
36
36
37
38
39
40
41

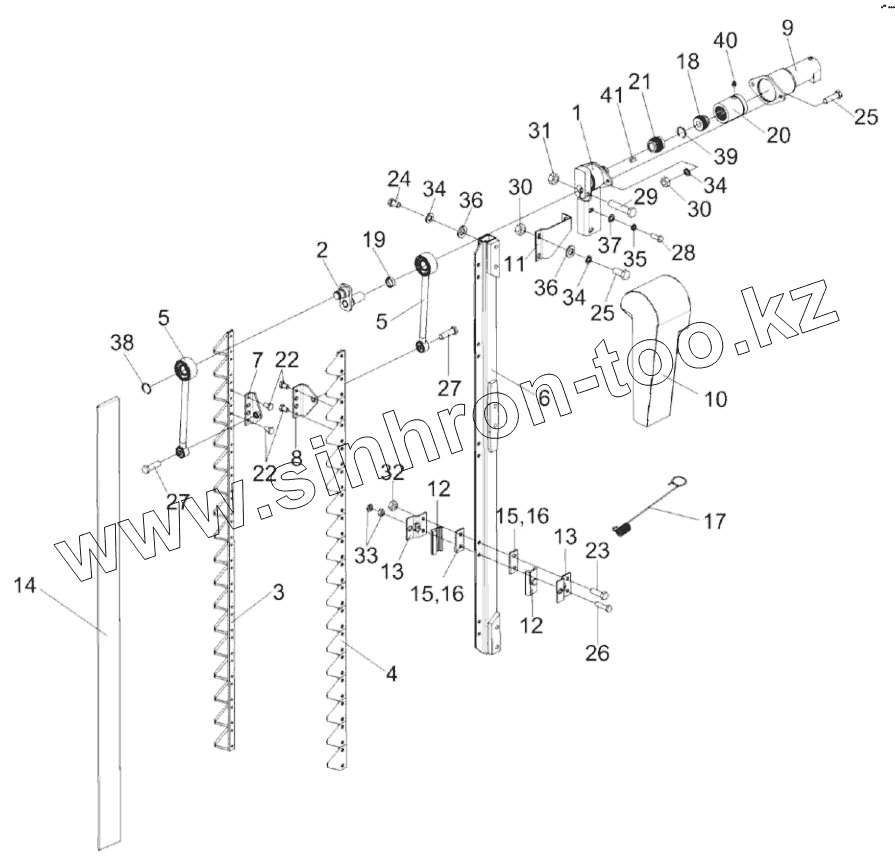

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-9-1543000 КЗК-9-1543000 Делитель активный
1 КЗР 1543010А Опора
2 КЗР 1543020 Кулачок
3 КЗР 1543050 Нож
4 КЗР 1543050-01 Нож
5 КЗР 1543080 Шатун
6 КЗР 1543100 Брус
7 КЗР 1543120 Кронштейн
8 КЗР 1543130 Кронштейн
9 КЗК-9-1543140 Гидромотор
10 КЗР 1543200 Щиток
11 КЗК-9-1543407 Кронштейн
12 КЗР 1543001 Направляющая
13 КЗР 1543403 Прижим
14 КЗР 1543428А Кожух
15 КЗР 1543431 Пластина регулировочная
16 КЗР 1543431-01 Пластина регулировочная
17 КЗР 1543607А Пружина
18 КЗР 1543615 Полумуфта
19 КЗР 1543803 Втулка
20 ПКК 0104652 Обойма
21 ПКК 0104654 Полумуфта
22 Болт М8-6eх12-7796 Болт
23 Болт М8-6eх30-7796 Болт М8-6eх30-7796
24 Болт М10-6eх16-7796 Болт
25 Болт М8-6eх60-7796 Болт
26 Болт М10-6eх30-7796 Болт
27 Болт М10-6eх35-7796 Болт
28 Болт М12-6eх25-7796 Болт М12-6eх25-7796
29 Болт М12-6eх60-7796 Болт
30 Гайка М10-6G-5915 Гайка М10-6G-5915
31 Гайка М12-6G-5915 Гайка М12-6G-5915
32 Гайка М8-6G-5916 Гайка
33 Гайка М10-6G-5916 Гайка
34 Шайба 10 65Г-6402 Шайба
35 Шайба 12 65Г-6402 Шайба 12 65Г-6402
36 Шайба С.10.01-11371 Шайба С.10.01-11371
37 Шайба С.12.01-11371 Шайба С.12.01-11371
38 Кольцо В25-13942 Кольцо В25-13942
39 Кольцо В37-13943 Кольцо В37-13943
40 Масленка 1.1-19853 Масленка 1.1-19853
41 Шпонка 6Х6х20-23360 Шпонка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
