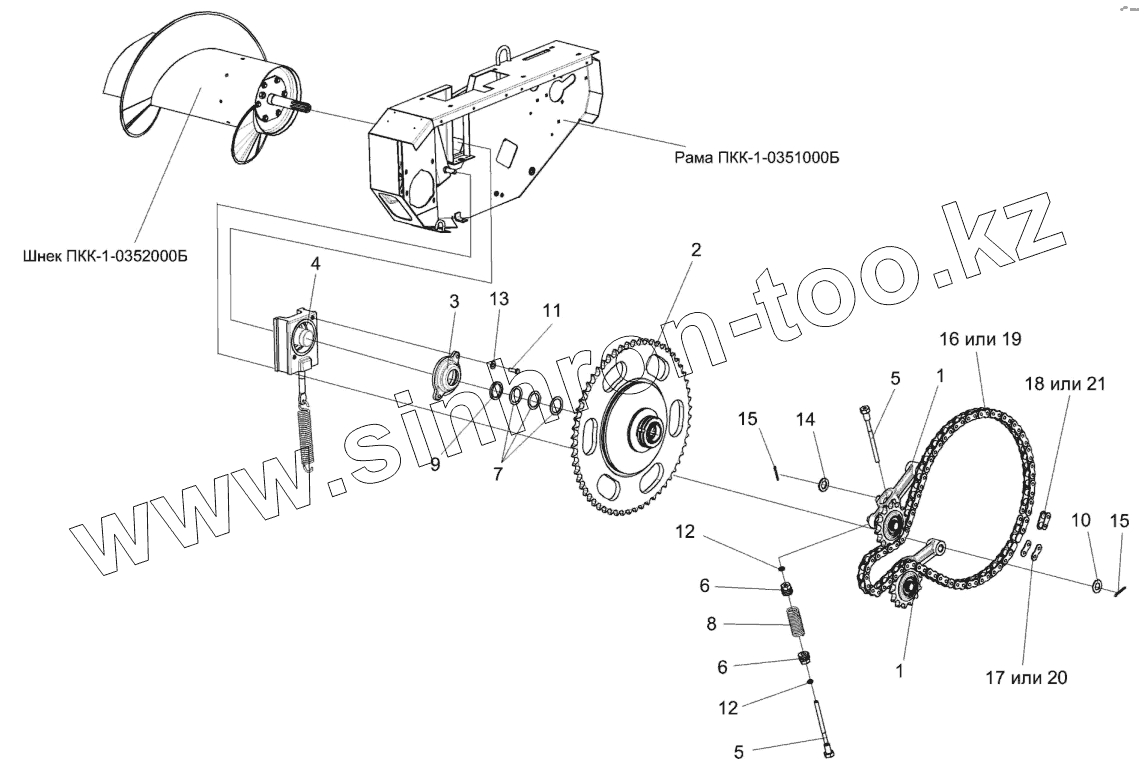

Каталог запасных частей к технике: Гомсельмаш ПКК-1-0350000А. Установка звездочек натяжных ПКК-1-0357000Б

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

6

7

8

9

10

11

12

12

13

14

15

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ПКК-1-0357000Б		Звездочка натяжная
2	КИС0202090А		Муфта фрикционная
3	КИС0600020		Крышка
4	КИС0600040		Корпус
5	КИС0633000		Тяга
6	КИС0600103		Пробка
7	КИС0600419		Шайба регулировочная
8	КИС0900601		Пружина
9	КИС0900801		Шайба
10	КУЖ0100411		Шайба регулировочная
11	БолтМ8-6ex25-7796		Болт М8-6ex25-7796
12	ГайкаМ10-6G.8-5915		Гайка М10-6G.8-5915
13	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
14	ШайбаС.20.01-11371		Шайба С.20.01-11371
15	Шплинт4x32-397		Шплинт 4x32-397
16	Цепь		Цепь
17	Звено		Звено к цепи
18	Звено		Звено к цепи
19	16В-1		Цепь
20	C-16B-1		Звено
21	П-16B-1		Звено

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
