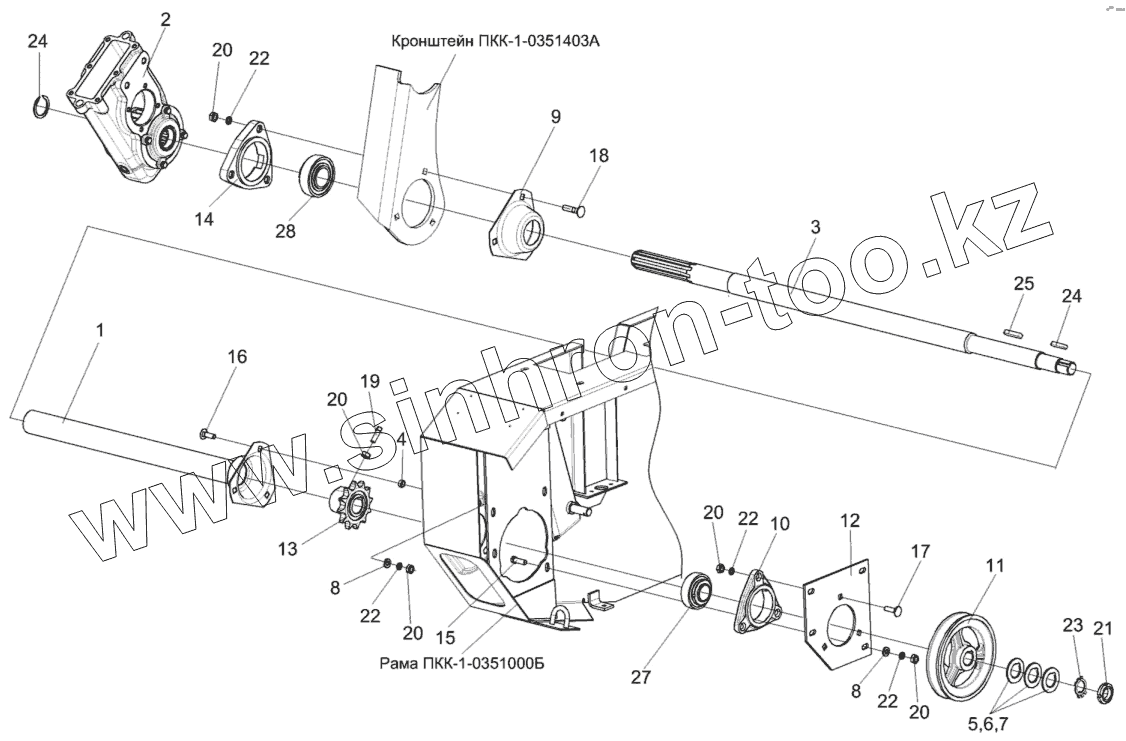

Каталог запасных частей к технике: Гомсельмаш ПКК-1-0350000А. Установка вала ПКК-1-0350601А
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
22
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПКК-1-0350010 | Кожух | |
| 2 | ПКК0409000 | Редуктор | |
| 3 | ПКК-1-0350601А | Вал | |
| 4 | ПКК-1-0350802А | Втулка 20x1,4 - 8734/В 20 - 8733 | |
| 5 | КЗР0200491Б | Шайба | |
| 6 | КЗР0200491Б-01 | Шайба | |
| 7 | КЗР0200491Б-02 | Шайба | |
| 8 | КИС0144401 | Шайба | |
| 9 | КИС0204402В | Чашка | |
| 10 | КИС0900101А | Корпус подшипника | |
| 11 | КИС0905101В | Шкив | |
| 12 | КИС0905401Б | Пластина | |
| 13 | КИС0905602А | Звездочка | |
| 14 | КСН0104101-03 | Корпус | |
| 15 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 | |
| 16 | БолтМ10-6ex30-7802 | Болт М10-6ex30-7802 | |
| 17 | БолтМ10-6ex35-7802 | Болт М10-6ex35-7802 | |
| 18 | БолтМ10-6ex45-7802 | Болт М10-6ex45-7802 | |
| 19 | ВинтВ.М10-6ex30-1485 | Винт В.М10-6ex30-1485 | |
| 20 | ГайкаМ10-6G.8-5915 | Гайка М10-6G.8-5915 | |
| 21 | ГайкаМ27x1,5-6H.05-11871 | Гайка М27x1,5-6H.05-11871 | |
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 23 | ШайбаН27.01-11872 | Шайба Н 27.01-11872 | |
| 24 | В38-13940 | Кольцо В38-13940 | |
| 25 | Шпонка8x7x40-23360 | Шпонка 8x7x40-23360 | |
| 26 | Шпонка10x8x45-23360 | Шпонка 10x8x45-23360 | |
| 27 | 1680207С17 | Подшипник | |
| 28 | 1680208С17 | Подшипник |
