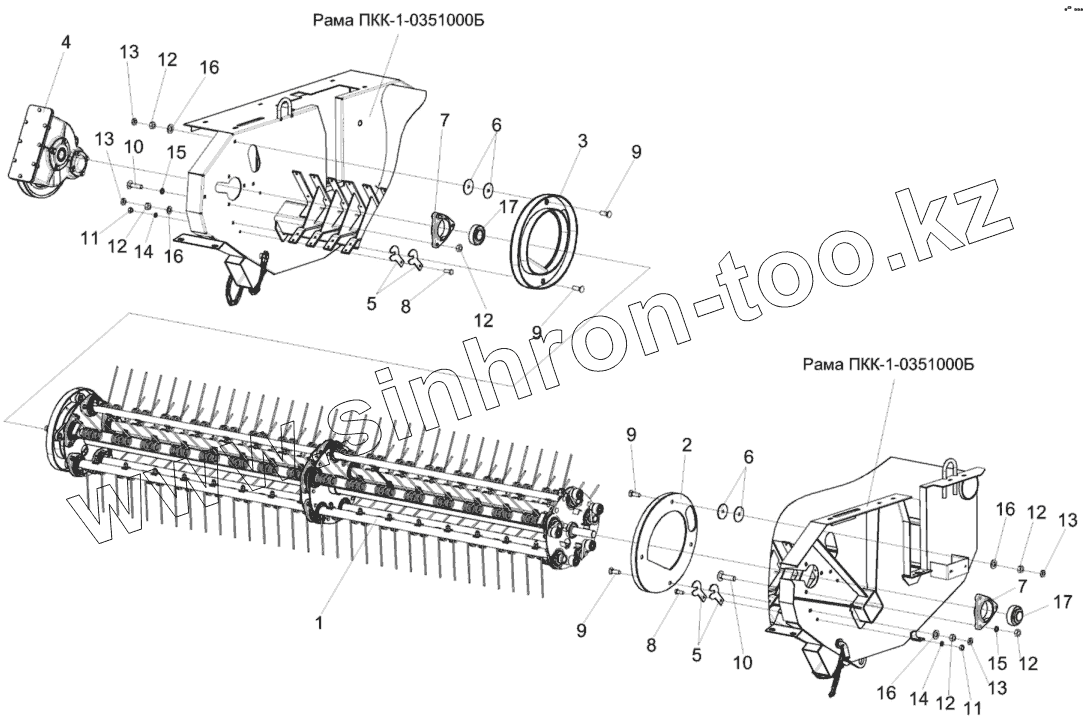

Каталог запасных частей к технике: Гомсельмаш ПКК-1-0350000А. Установка устройства подбирающего ПКК-1-0353100Б
1
2
3
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
12
12
12
12
13
13
13
13
14
14
15
15
16
16
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПКК-1-0353100Б | Устройство подбирающее | |
| 2 | КВС-1-3900040 | Дорожка | |
| 3 | КВС-1-3900040-01 | Дорожка | |
| 4 | КИС0904000Б | Редуктор | |
| 5 | ПКК-1-0350417Б | Шайба | |
| 6 | КВС-1-3900419 | Шайба | |
| 7 | КИС0900101А | Корпус подшипника | |
| 8 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 | |
| 9 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 | |
| 10 | БолтМ10-6ex35-7802 | Болт М10-6ex35-7802 | |
| 11 | ГайкаМ8-6G.8-5915 | Гайка М8-6G.8-5915 | |
| 12 | ГайкаМ10-6G.8-5915 | Гайка М10-6G.8-5915 | |
| 13 | ГайкаМ10-6G-5916 | Гайка М10-6G-5916 | |
| 14 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 15 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 16 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 | |
| 17 | 1680207С17 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
